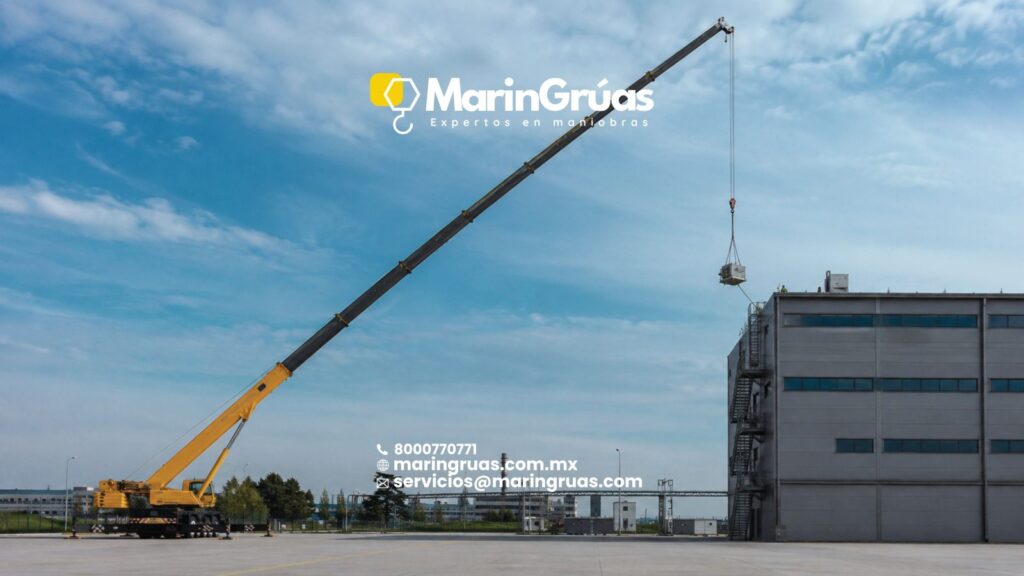

El radio de trabajo de una grúa es la distancia horizontal desde el centro de giro de la máquina hasta el punto donde va a quedar la carga, no hasta la fachada del edificio. Se mide en planta, como si lo miraras desde arriba, y por eso casi siempre sale mayor de lo que uno calcula a ojo. Ese número, junto con la altura, es el que decide qué equipo aplica: la misma máquina levanta mucho menos conforme el brazo se aleja del centro.
Si el equipo va al fondo de la azotea en lugar de junto al pretil, el radio puede crecer diez metros y obligar a pasar de una grúa de 30 toneladas a una de 80.
¿Qué es exactamente el radio de trabajo?
Es la distancia horizontal entre el centro de giro de la grúa y la vertical donde cuelga la carga.
Tres cosas que no son el radio, y que se confunden a menudo: no es la longitud de la pluma, porque la pluma va inclinada y su longitud siempre es mayor. No es la distancia en diagonal desde la máquina hasta la azotea. Y no es la distancia hasta la fachada del edificio.
Piénsalo como si miraras la maniobra desde arriba, en un plano. Lo que ves es el radio.
¿Desde dónde y hasta dónde se mide?
Desde el centro de giro, que es el eje sobre el que rota la torreta de la grúa. No desde la defensa del camión ni desde donde se para el operador.
Y hasta el punto final de la carga, no hasta el borde del edificio. Este es el error que más cotizaciones desajusta: si el chiller va al fondo de la azotea y la fachada está a quince metros, el radio no son quince metros, son veinticinco.
Hay un detalle más que casi nadie contempla. La grúa no puede pegarse al edificio tanto como parece, porque los estabilizadores extendidos ocupan varios metros a cada lado y necesitan piso firme donde apoyar. El punto donde el camión realmente puede quedarse suele estar más lejos de lo que se dibuja en un plano.
¿Cómo lo mides tú, sin instrumentos?
Con Google Maps y dos minutos. Sirve para la mayoría de los casos y es suficiente para cotizar.
- Abre Google Maps en la computadora y busca la dirección. Cambia a vista satélite.
- Ubica dónde podría pararse el camión: la calle, el patio o el estacionamiento con espacio libre.
- Haz clic derecho en ese punto y elige «Medir distancia».
- Haz clic ahora en el lugar exacto de la azotea donde va a quedar el equipo. Google te da los metros.¨
Ese número es tu radio aproximado. Añádele un par de metros de margen y ya tienes un dato con el que se puede trabajar, muchísimo mejor que «está cerquita» o «como a la mitad de la cuadra».
¿Por qué la capacidad cae al alejarse?
Porque una grúa no aguanta un peso: aguanta un momento. Y el momento es el peso multiplicado por la distancia.
Eso significa que si alejas la carga al doble de distancia, la máquina puede levantar aproximadamente la mitad. No es un descuento pequeño ni una precaución del fabricante: es física, y por eso cada grúa trae su tabla de cargas, que dice cuánto levanta a cada radio y a cada altura.
Es la razón por la que «necesito una grúa de 4 toneladas» no significa nada por sí solo. Cuatro toneladas, sí, pero a qué distancia.
¿Y si el radio sale más grande de lo esperado?
Pasa seguido, y casi siempre hay salida. Estas son las cuatro:
Acercar el punto de apoyo, gestionando el cierre de un carril o el permiso para entrar a un patio. A veces se ganan diez metros con una llamada.
Cambiar el punto de colocación, si el equipo puede quedar más cerca del pretil y moverse después con otros medios.
Subir de equipo, que es lo más caro pero a veces lo único posible.
O replantear la maniobra entera con otro tipo de grúa. Una articulada que pueda meterse al patio interior resuelve a veces lo que una telescópica desde la calle no alcanza.
Mándanos el radio aproximado, la altura y una foto del acceso, y te decimos cuál de las cuatro aplica en tu caso.
