Carga de contenedor con grúa telescópica en Carmen, Nuevo León

La maniobra

El servicio tuvo dos partes: el izaje en planta y el traslado por carretera.

La grúa se estabilizó sobre la losa de concreto del patio y la plataforma se colocó en paralelo, justo al costado de la pluma. El contenedor se tomó con un aparejo de cadenas de cuatro ramales desde el gancho, se levantó lo necesario para librar la cama y se asentó sobre la plataforma de 6 metros.

Ya cargado y asegurado, el contenedor salió de la planta rumbo a San Pedro Garza García.

El reto de esta maniobra

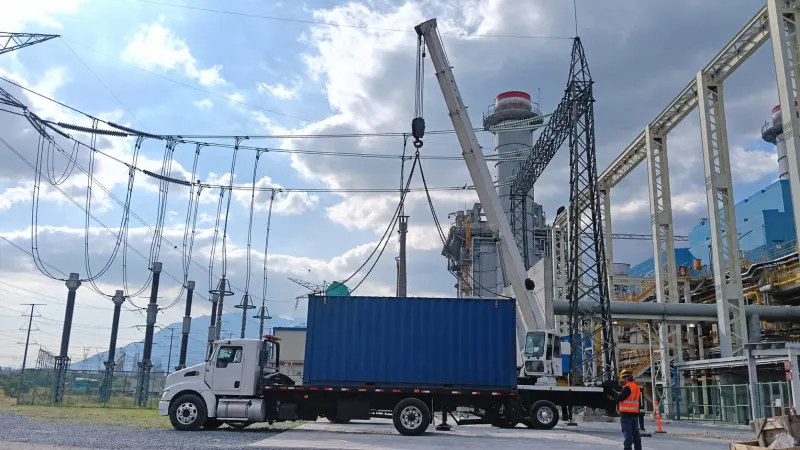

Lo que marcó esta maniobra fue el cableado de alta tensión de la subestación, que cruza el patio justo por encima de donde trabajó la grúa. No había espacio para extender la pluma con holgura ni para girar con amplitud.

Por eso el izaje se planeó corto y vertical: la plataforma se acomodó pegada a la grúa para que el contenedor subiera y bajara casi en el mismo punto, sin barrer el área bajo las líneas. Un señalero en piso, con radio, guió cada movimiento de la pluma y del gancho.

Por qué este equipo

La grúa telescópica de 50 toneladas no se eligió por el peso del contenedor, sino por la posición en la que tenía que trabajar. Con el cableado de alta tensión encima, la pluma debía quedarse corta y empinada, con la carga cerca de la grúa. La capacidad nominal no es la que la grúa tiene en cualquier posición: depende del radio y de la configuración de la pluma, y al peso del contenedor se suman el bloque del gancho y las cadenas. Una grúa de 50 toneladas trabajando así tiene un margen amplio sobre una carga de 9.5 toneladas y permite movimientos lentos y precisos.

Además, la telescópica entra a la planta rodando y se estabiliza sobre la losa sin necesidad de armado, algo importante dentro de una central en operación.

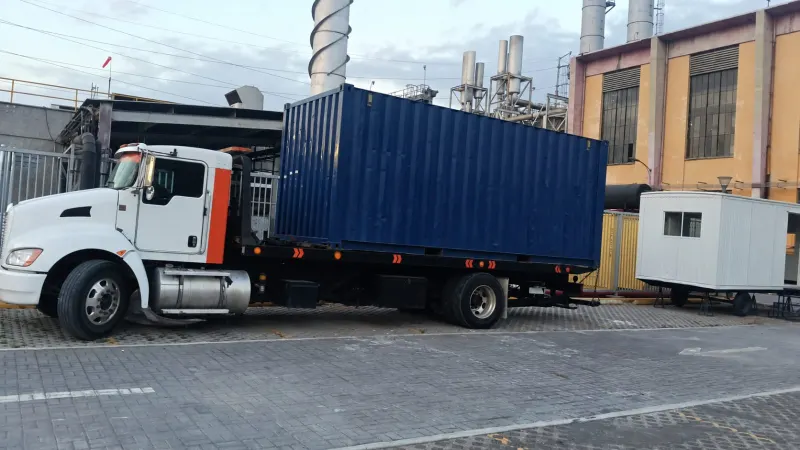

La plataforma de 6 metros recibe completo un contenedor de 20 pies y deja espacio para trincarlo por las cuatro esquinas.

Consideraciones técnicas

Con las líneas encima, el criterio fue mover lo menos posible la pluma. Se definió primero dónde quedaría la plataforma y después se posicionó la grúa, para que el contenedor se levantara en vertical y se asentara sin desplazamientos largos.

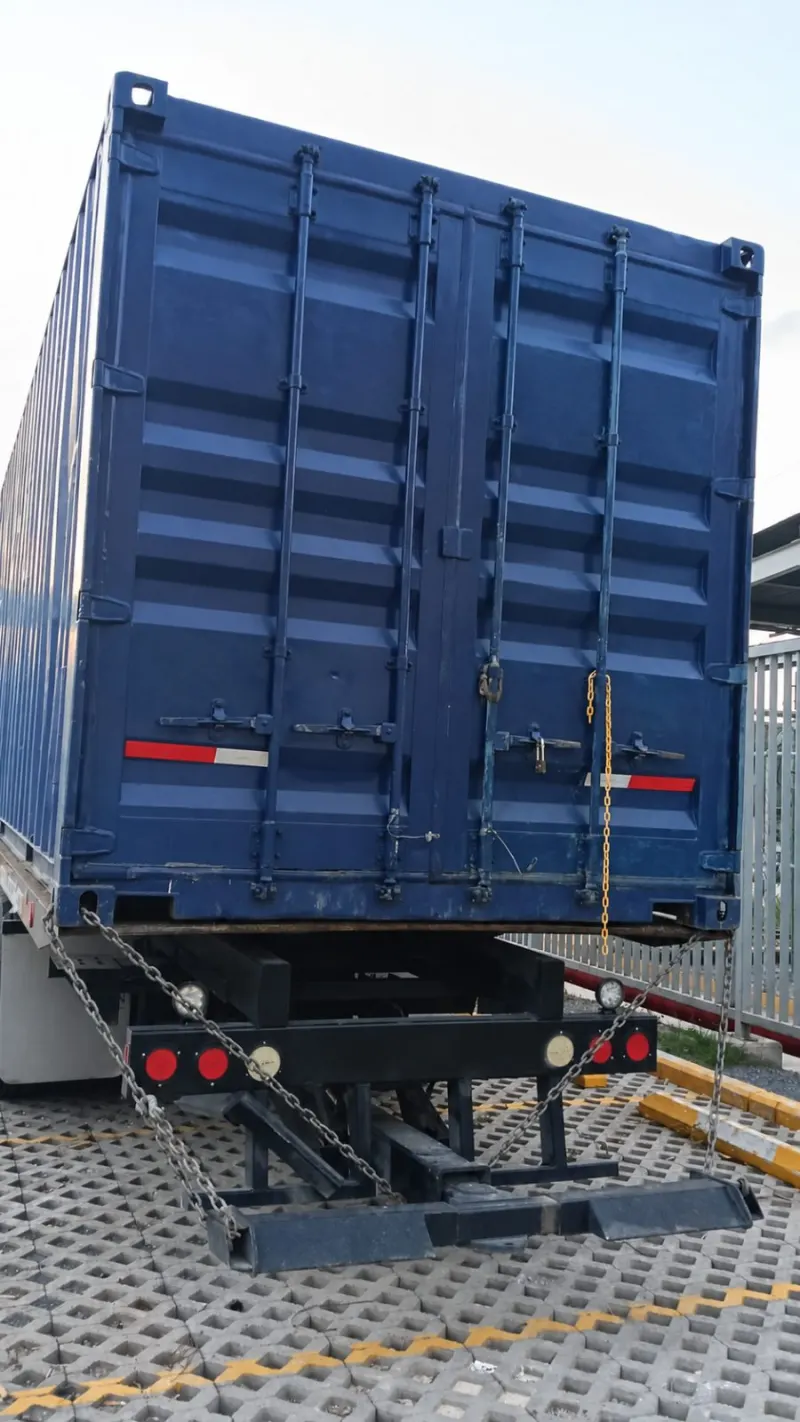

Las cuatro cadenas reparten la carga en las esquinas del contenedor y lo mantienen nivelado al subir, lo que facilita asentarlo derecho sobre la cama de la plataforma. Durante todo el izaje hubo comunicación por radio entre el operador y el señalero.

Resultado

El contenedor quedó cargado sobre la plataforma sin tocar ninguna estructura de la subestación y se trasladó a San Pedro Garza García.

Cobertura en Nuevo León

Atendemos maniobras de carga, descarga y traslado cerca de tu proyecto en Carmen, Monterrey, San Pedro Garza García, Apodaca, General Escobedo, San Nicolás de los Garza, Guadalupe, Santa Catarina, García, Salinas Victoria y Ciénega de Flores.

Otros equipos que coordinamos

Cuando el contenedor se carga y descarga a pie de camión, sin obstáculos encima, puede convenir una grúa articulada tipo HIAB montada en la propia plataforma, según el peso y el alcance. Si el punto de carga está en terreno irregular o sin pavimentar, se evalúa una grúa todo terreno (RT). Para cargas más pesadas o radios mayores, una grúa Titán o una telescópica de mayor capacidad. El equipo se define según la carga y las condiciones de cada maniobra.
