Izaje de módulos fotovoltaicos con grúa Titán en Nuevo Laredo

La maniobra

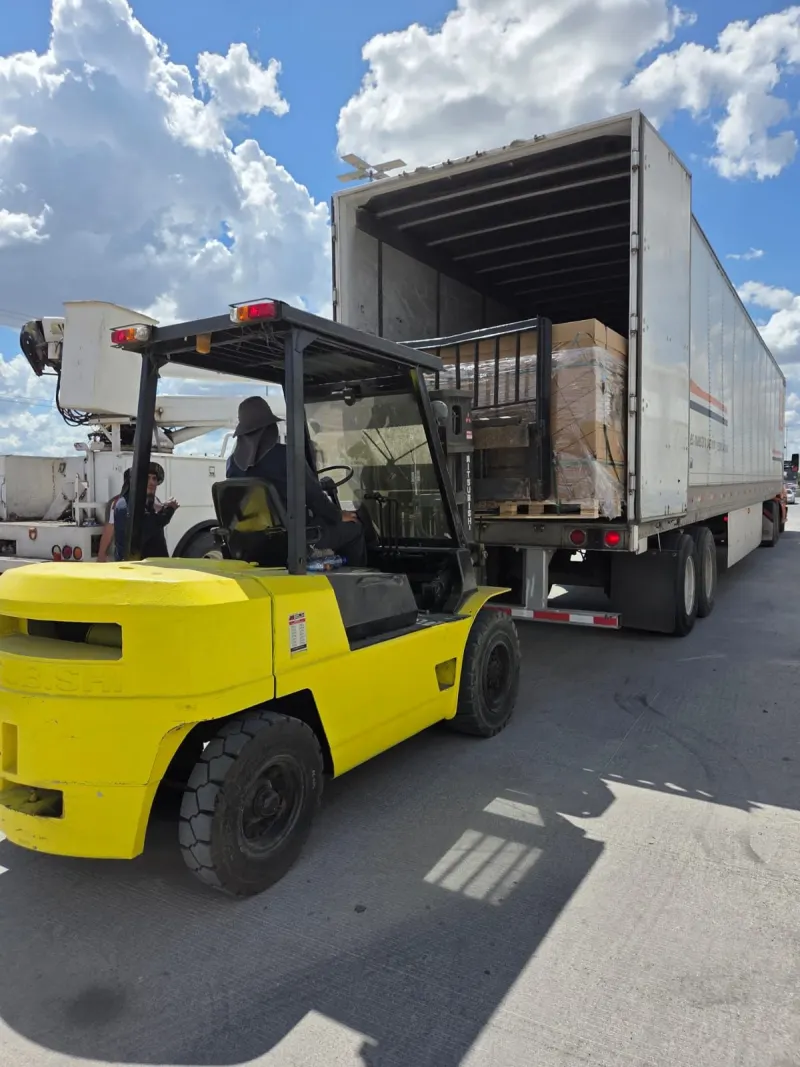

El montacargas ingresó a la caja del camión para retirar las tarimas individualmente. La longitud de 2.40 m exigía comprobar la capacidad del equipo para el centro de carga real, así como la separación y el alcance de las uñas.

Una vez en la zona de transferencia, cada paquete se preparó para el izaje. Las eslingas debían pasar debajo de la tarima y contar con protección en las aristas, sin utilizar el cartón ni la película plástica como puntos de sujeción.

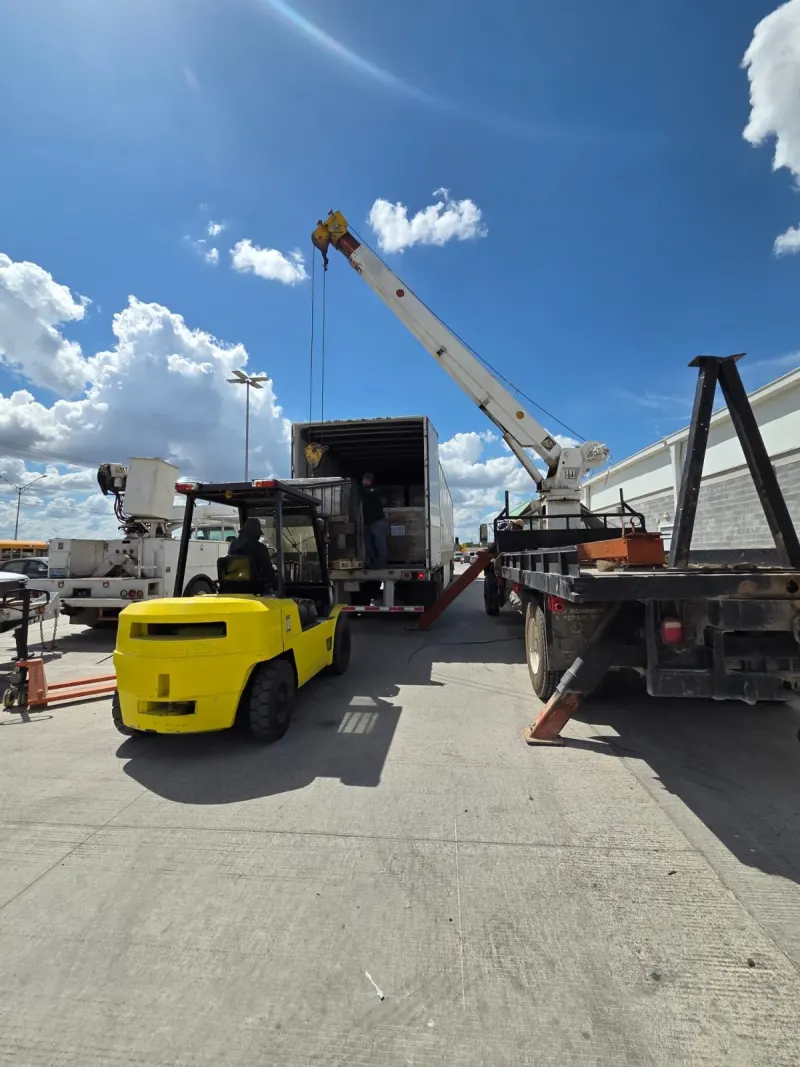

La grúa Titán tomó cada caja y la elevó con una altura de trabajo aproximada de 7 m y un radio estimado de 5 m. Durante el ascenso, el paquete debía conservarse nivelado para proteger los módulos de inclinaciones, golpes y esfuerzos de compresión.

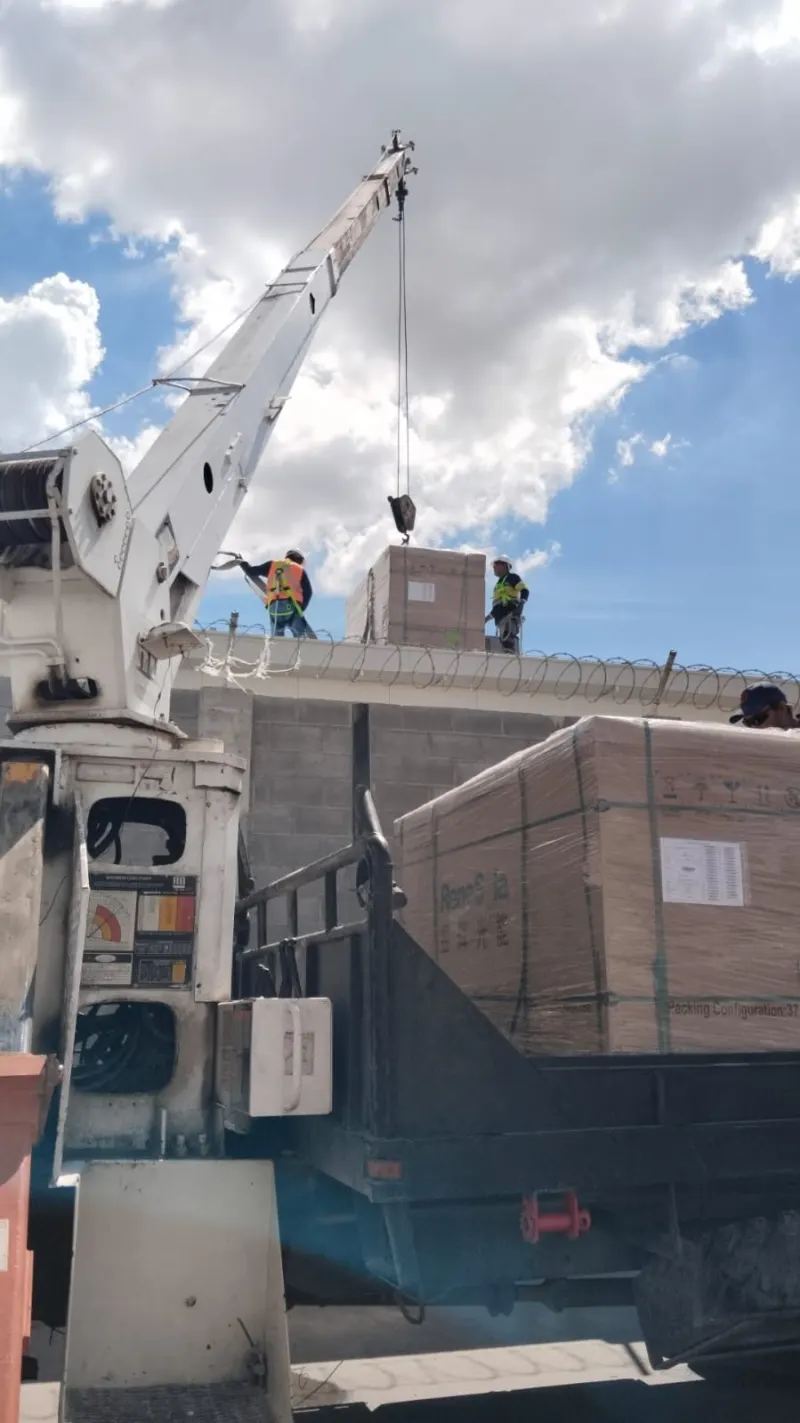

Al rebasar el borde de la nave, la carga podía salir de la vista directa del operador. Un señalero coordinaba la aproximación y las cuerdas guía permitían controlar el giro hasta entregar cada tarima al personal ubicado en la parte superior.

El reto de esta maniobra

La maniobra enlazó una descarga con montacargas y un izaje con grúa Titán. El punto de transferencia debía permitir que un equipo liberara la tarima antes de que el otro tomara su peso, sin mezclar las zonas de circulación y carga suspendida.

El peso acumulado fue cercano a 11 toneladas, pero la condición crítica de la grúa correspondía a cada levantamiento: aproximadamente 1.1 toneladas más los aparejos. Esta diferencia era necesaria para comprobar la capacidad disponible en cada ciclo.

Las cajas medían 2.40 m de largo, 1.15 m de ancho y 1.26 m de alto. Su superficie podía reaccionar al viento y su contenido no debía recibir esfuerzos de compresión. En las fotografías también se observa alambre de seguridad sobre el borde de una barda, un obstáculo que las eslingas y los paquetes debían librar sin contacto.

Por qué este equipo

La grúa Titán de 14 toneladas permitió tomar las tarimas desde la zona de transferencia y elevarlas por encima del borde de la nave. El montacargas resolvió la extracción horizontal desde el interior del camión, donde la pluma no podía acceder directamente.

La capacidad nominal de la Titán no representaba la capacidad disponible en toda la trayectoria. La verificación debía realizarse para el radio estimado de 5 m, considerando la carga, el gancho, las eslingas y los demás aparejos.

Consideraciones técnicas

En el montacargas era necesario considerar que una carga de 2.40 m modifica el centro de carga respecto de una tarima convencional. Las uñas debían sostenerla de forma suficiente y mantenerla estable durante la salida del camión.

El arreglo de izaje debía apoyar debajo de la tarima, distribuir el esfuerzo y proteger las aristas. Las cuerdas guía ayudaban a controlar el balanceo sin acercar al personal a la carga suspendida.

La repetición del procedimiento durante 2 jornadas exigía revisar periódicamente las eslingas, las tarimas y los apoyos de ambos equipos. En la parte superior también se requería controlar el borde de la nave y evitar zonas de atrapamiento durante la recepción.

Resultado

Aproximadamente 10 cajas de módulos fotovoltaicos fueron descargadas con montacargas y elevadas con grúa Titán hasta la parte superior de la nave en Nuevo Laredo.

Cobertura en Tamaulipas

Marín Grúas coordina en Nuevo Laredo descargas, transferencias e izajes de equipos y materiales industriales. El equipo se elige según el peso, las dimensiones, la altura, el radio, el acceso y la secuencia necesaria en el sitio.

La cobertura regional comprende Nueva Ciudad Guerrero, Mier, Miguel Alemán, Camargo, Gustavo Díaz Ordaz y Reynosa.

Otros equipos que coordinamos

Para cargas y descargas a pie de camión pueden utilizarse grúas tipo HIAB, mientras que las telescópicas convienen cuando la maniobra requiere mayor altura o alcance.

Las grúas compactas industriales atienden trabajos dentro de naves con altura libre limitada, y las todo terreno se emplean en accesos complicados o superficies irregulares.
