Montaje de armaduras tritubulares con grúa telescópica en Playa del Carmen

La maniobra

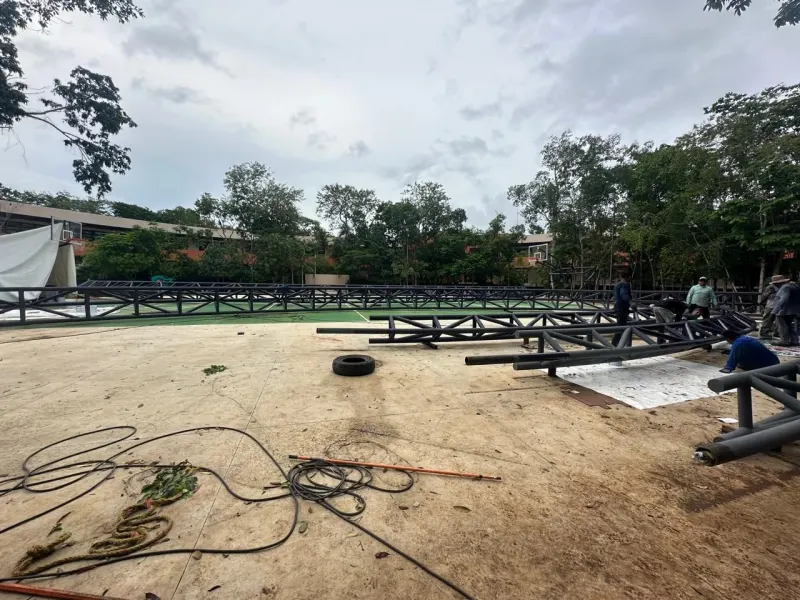

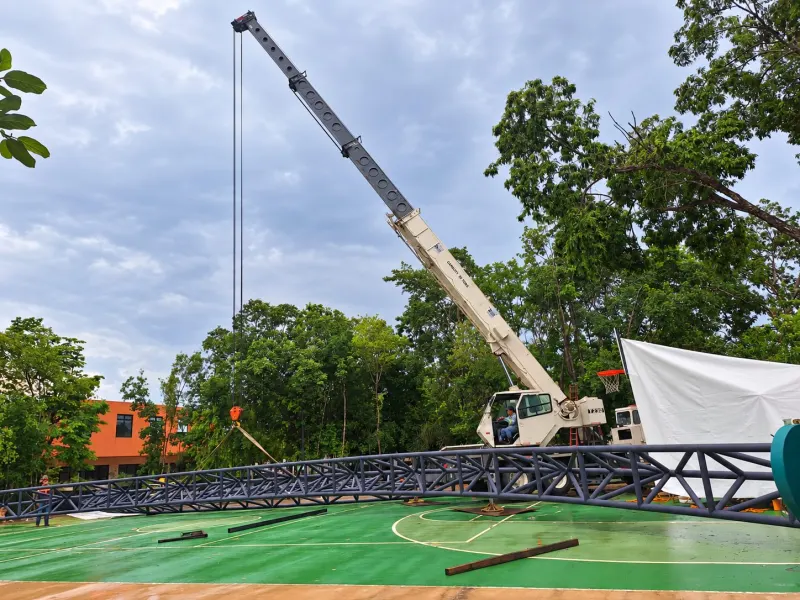

Las armaduras curvas estaban ensambladas sobre el piso de la cancha. La grúa tomó cada una con eslingas colocadas cerca de su parte superior e inició la verticalización de forma gradual.

Mientras subía la zona central, los extremos inferiores cambiaban de posición sobre la cancha. El personal controló ese recorrido para acercarlos a los apoyos sin que la estructura girara o se torciera.

Una vez vertical, se alinearon los extremos con sus puntos de apoyo. La grúa mantuvo sostenida la armadura durante el aplome, las conexiones y la estabilización provisional.

Los aparejos se liberaron después de comprobar que la estructura estaba asegurada. La altura de trabajo fue de 11 metros, con un radio estimado de 5 metros.

El reto de esta maniobra

El reto estaba en la forma y el claro de la pieza. Aunque su peso rondaba las 3 toneladas, una armadura curva de aproximadamente 35 metros podía flexionarse o girar durante el levantamiento si el esfuerzo de las eslingas no se distribuía adecuadamente.

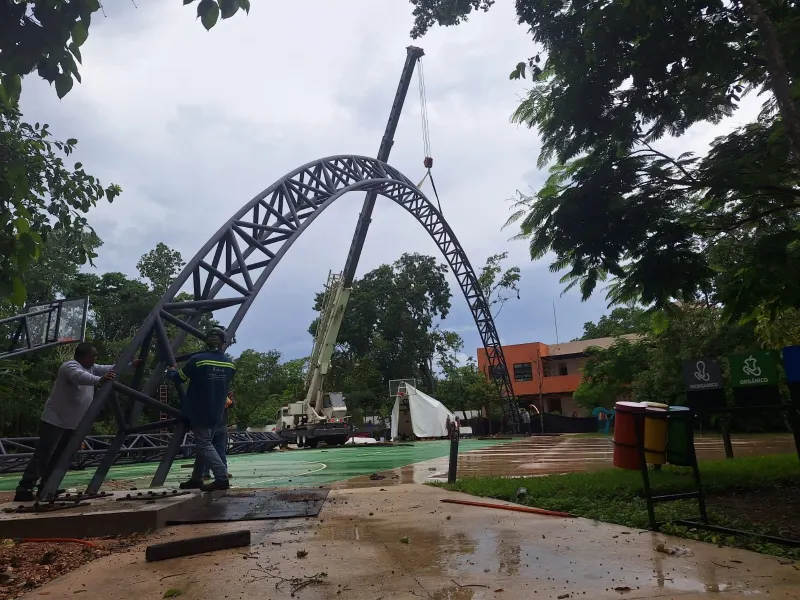

La transición del piso a la posición vertical cambió los esfuerzos sobre la estructura. Sus extremos necesitaron espacio para moverse y control para llegar a las bases sin arrastres, golpes ni torsiones. Las fotografías muestran esa fase y al personal guiando un extremo junto al apoyo.

La cancha estaba mojada y rodeada de árboles, edificios y mobiliario escolar. Esas condiciones limitaron la trayectoria disponible para la armadura y la pluma, y exigieron revisar el apoyo de los estabilizadores. Ya vertical, la armadura debía permanecer sostenida hasta contar con conexiones y estabilidad suficientes.

Por qué este equipo

La telescópica sobre camión de 30 toneladas permitió tomar las armaduras desde la cancha, elevar su parte central y sostenerlas durante la colocación. La altura operativa de 11 metros daba espacio al bloque y a las eslingas por encima de la altura final de la armadura, cercana a los 9 metros.

Consideraciones técnicas

Los puntos de izaje y los ángulos de las eslingas debían repartir las fuerzas sin deformar los tubos de 4 y 3 pulgadas ni sus uniones. También importaba conocer el centro de gravedad y controlar los extremos durante el giro hacia la posición vertical.

La superficie mojada hacía necesario revisar la resistencia del piso bajo los estabilizadores y vigilar las condiciones de lluvia y viento. La trayectoria completa de la armadura debía mantenerse despejada de personas y obstáculos.

En los apoyos, la alineación y el arriostramiento eran decisivos: una armadura recién levantada aún necesitaba sujeción mientras se completaban las conexiones antes de retirar el gancho.

Resultado

Las armaduras se levantaron desde la cancha y se colocaron sobre sus puntos de apoyo para formar la estructura principal de la cubierta.

Cobertura en Quintana Roo

Marín Grúas coordina en Playa del Carmen el izaje y montaje de estructuras metálicas con grúa telescópica. La elección del equipo considera el peso y la geometría de las piezas, la altura, el radio y las condiciones de acceso y apoyo del sitio.

La cobertura en la región incluye Puerto Aventuras, Cozumel, Akumal, Puerto Morelos, Tulum y Cancún.

Otros equipos que coordinamos

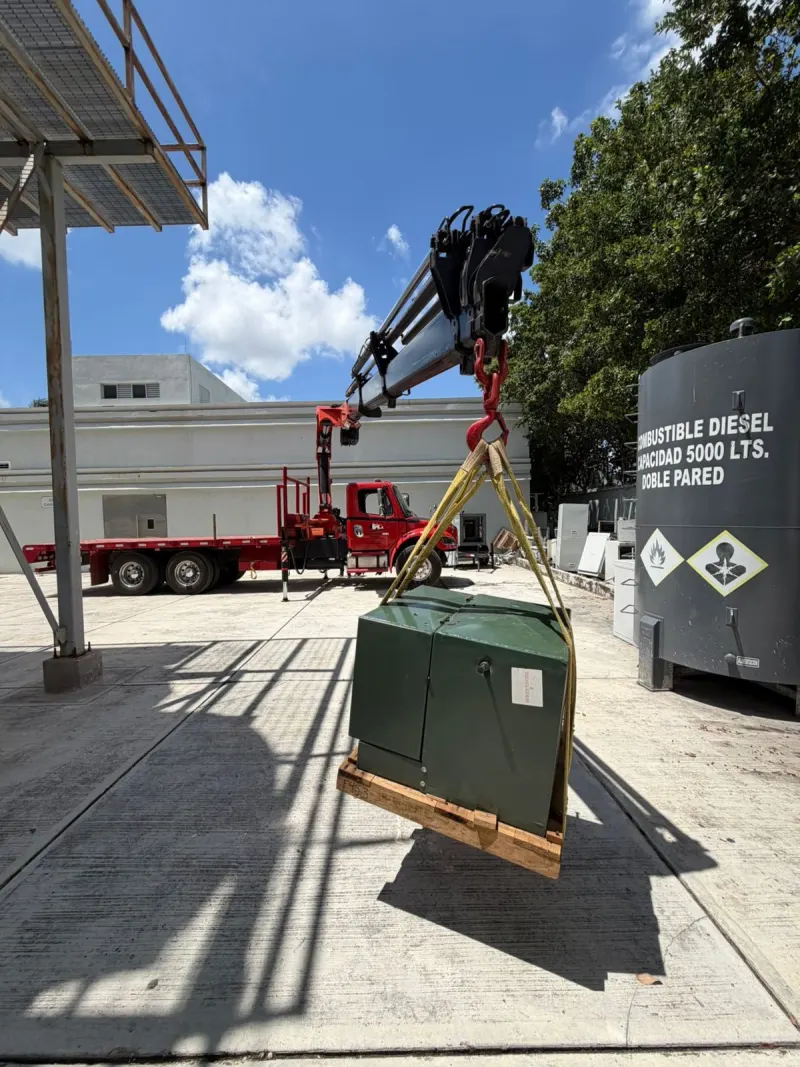

Para cargas que se colocan a pie de camión puede convenir una grúa articulada tipo HIAB. Si el trabajo se realiza dentro de una nave con poca altura libre, se evalúa una compacta industrial según el espacio y la carga.
