Sustitución de paquete HVAC con grúa telescópica en Teotihuacán

La maniobra

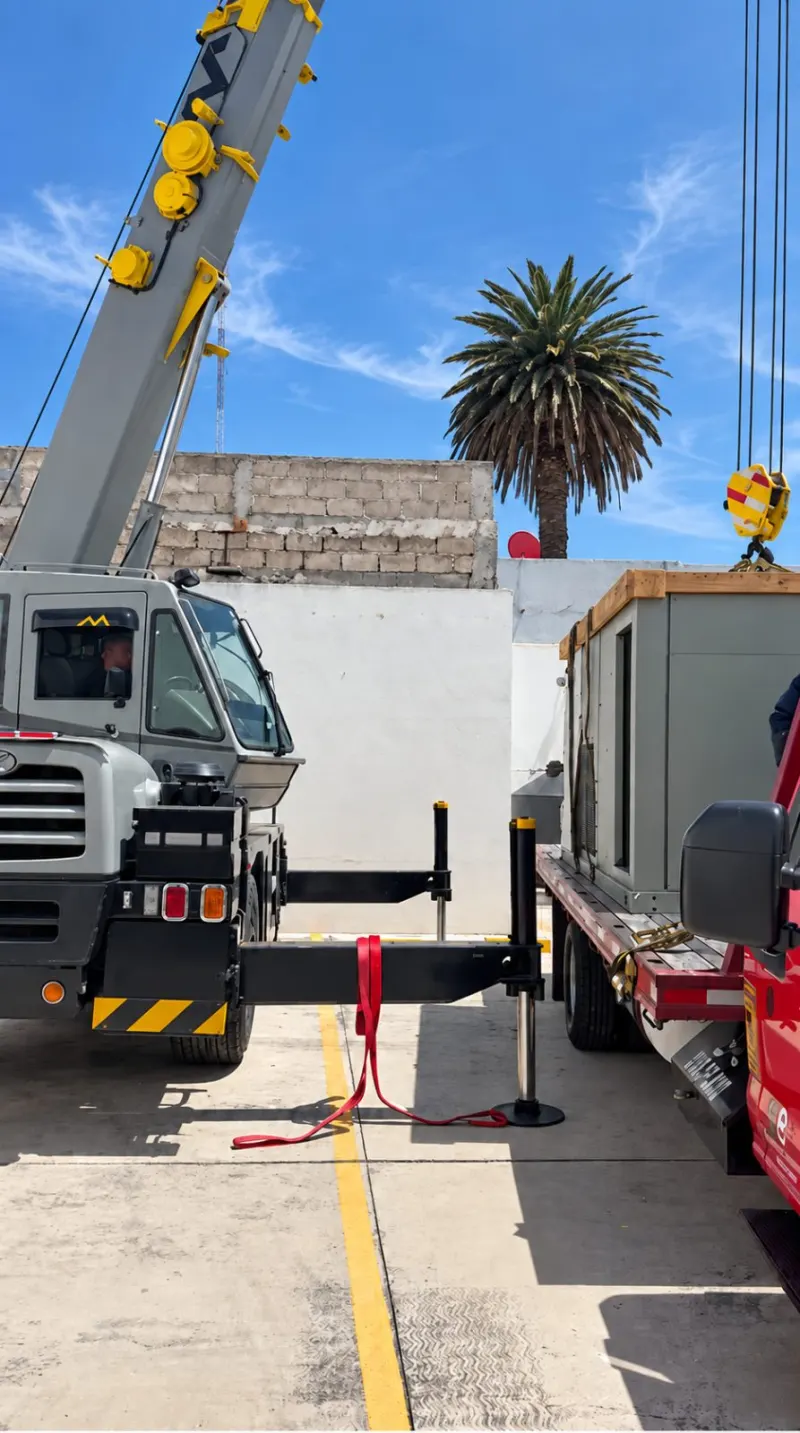

La grúa y el vehículo de transporte se acomodaron dentro del patio antes de desplegar los estabilizadores. La posición seleccionada debía permitir que la pluma alcanzara el punto de montaje sin interferir con los muros ni con el camión.

Primero se retiró el equipo existente. Después se preparó el paquete HVAC nuevo, con un peso de 700 kg, para trasladarlo desde el vehículo hasta la base ubicada en la azotea.

La carga se sujetó mediante un arreglo de izaje en varios puntos. Esta configuración permitió distribuir el peso, conservar el paquete nivelado y reducir esfuerzos sobre su carcasa rectangular.

El levantamiento se realizó con una altura de 5 m y un radio de 10 m. Al llegar a la azotea, el equipo se desplazó lentamente hasta alinearlo con su base y dejarlo completamente apoyado.

El reto de esta maniobra

La condición determinante fue la superficie limitada para colocar los estabilizadores. La grúa trabajó junto al vehículo que transportaba el paquete, dentro de un patio delimitado por muros, vehículos y otras estructuras.

La distribución interna del paquete podía desplazar su centro de gravedad respecto del centro geométrico de la carcasa. Por ello, el arreglo de eslingas debía mantenerlo nivelado durante la salida del camión y la aproximación a la base.

Aunque la carga era de 700 kg, el radio de 10 m reducía la capacidad disponible de la grúa. La geometría del paquete y su exposición al viento también exigían controlar cualquier giro durante el recorrido.

Por qué este equipo

La grúa telescópica compacta de 10 toneladas combinó el alcance necesario con dimensiones adecuadas para posicionarse dentro del patio. Su pluma permitió trabajar por encima de los obstáculos y llegar al segundo piso.

La capacidad nominal no correspondía a la capacidad disponible en todas las posiciones. Para esta maniobra debía validarse la tabla de carga a 10 m de radio, considerando el peso del bloque, las eslingas y los demás accesorios.

Consideraciones técnicas

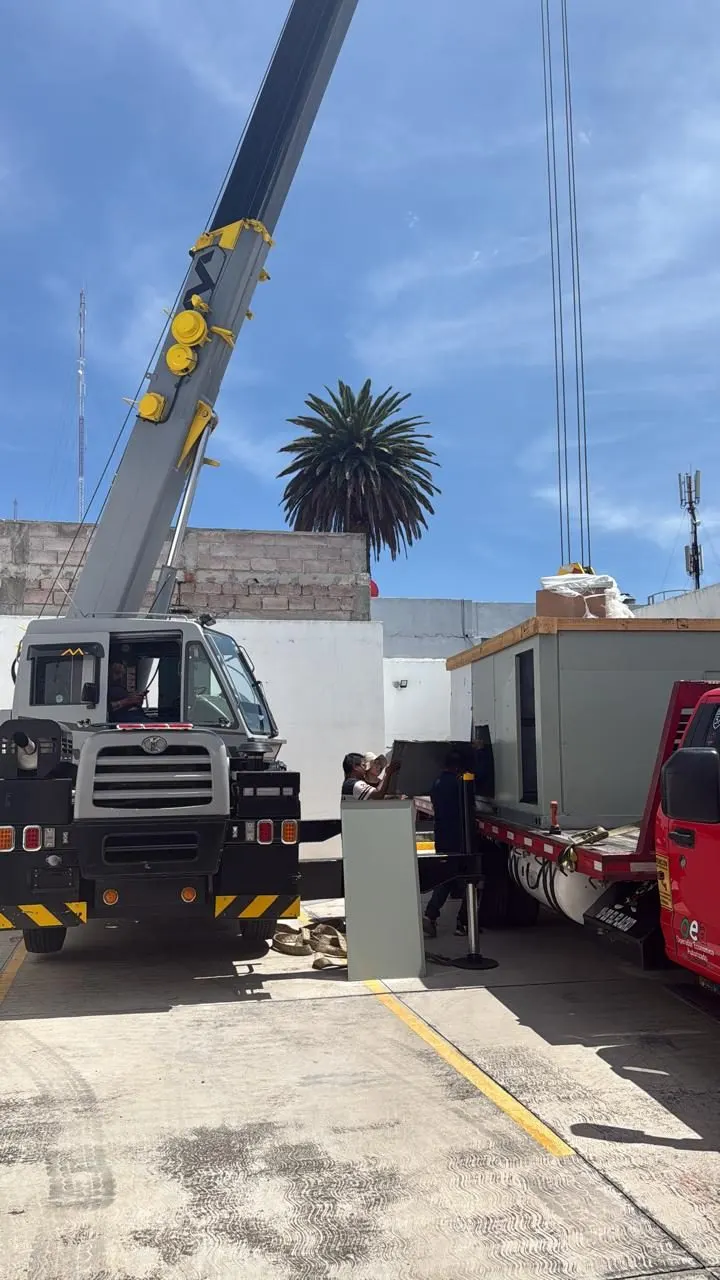

Los estabilizadores debían quedar sobre una superficie firme y dentro del espacio disponible. Su posición requería evitar interferencias con el camión, los muros, las juntas, las rejillas y los registros visibles en el patio.

El aparejo en varios puntos debía conectarse a zonas estructurales del paquete sin deformar la carcasa. Un levantamiento inicial permitía comprobar el equilibrio y ajustar la sujeción antes de continuar hacia la azotea.

Durante la colocación, el personal encargado de recibir el equipo necesitaba protección contra caídas y debía permanecer fuera de las zonas de atrapamiento. Los aparejos solo podían liberarse cuando el paquete estuviera apoyado y estable.

Resultado

El equipo existente fue retirado y el paquete HVAC de 700 kg quedó colocado sobre su base en el segundo piso de la sucursal en Teotihuacán.
