Carga de tanque de gas con grúa tipo HIAB en Guadalajara

La maniobra

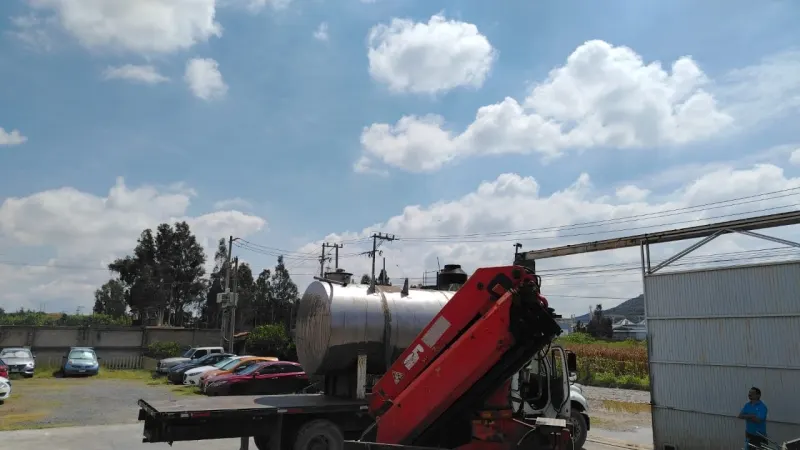

Primero se sujetó el tanque con eslingas distribuidas alrededor de su cuerpo. La grúa lo elevó de forma controlada hasta librar los bordes del área donde se encontraba instalado.

Una vez fuera de la contención, la pluma articulada permitió trasladarlo lateralmente hacia la plataforma del camión. El descenso debía mantener la orientación de la pieza y evitar el contacto de sus boquillas y accesorios con los obstáculos.

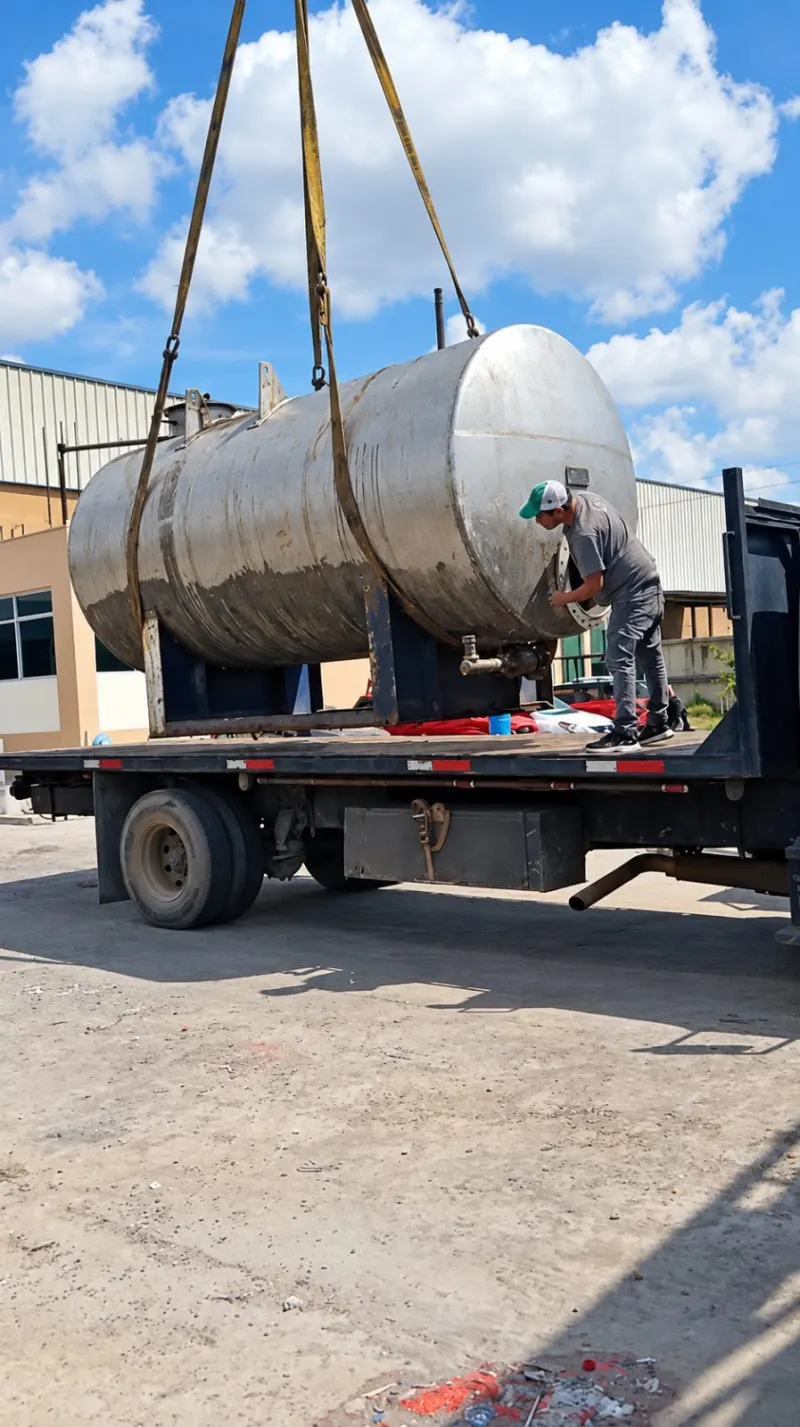

La plataforma estaba a una altura aproximada de 1.5 metros. Antes de retirar los aparejos se verificaron la posición, el reparto del peso y la estabilidad del tanque para su posterior aseguramiento y traslado.

El reto de esta maniobra

El paso sobre el muro definió la trayectoria del izaje. El tanque no podía moverse directamente hacia un costado desde su posición inicial: primero había que elevarlo lo suficiente para librar la contención y los elementos cercanos. La altura de 1.5 metros describe dónde se colocó en el camión, no la elevación máxima que alcanzó el gancho.

Su forma cilíndrica exigía cuidar tanto el agarre de las eslingas como el apoyo final. Un desplazamiento de las eslingas podía alterar su equilibrio; al bajarlo, la pieza necesitaba apoyos o calzas que impidieran que rodara sobre la plataforma.

Aunque se reportó vacío, tratándose de un tanque de gas era necesario confirmar su drenado, despresurización y desconexión antes de moverlo. Las líneas aéreas visibles en el entorno también debían considerarse al definir la trayectoria de la pluma y de la carga.

Por qué este equipo

La grúa tipo HIAB reunió en el mismo equipo el levantamiento desde el recinto y la colocación a pie de camión. La articulación de la pluma permitió adaptar el movimiento al muro de contención y efectuar el descenso sobre la plataforma.

Su capacidad nominal era de 14 toneladas, pero la selección para esta carga de unas 4 toneladas dependía de la capacidad efectiva según el radio y la configuración de trabajo. El radio se estimó visualmente en alrededor de 4 metros; también debían incluirse las eslingas y demás aparejos al consultar la tabla de carga.

Consideraciones técnicas

El aparejo debía distribuir las fuerzas sobre el cuerpo del tanque sin deslizarse ni dañarlo. Confirmar su peso y centro de gravedad, proteger los puntos de contacto y comprobar el equilibrio al iniciar el levantamiento eran pasos relevantes por el bastidor, las boquillas y los accesorios instalados.

También importaban el apoyo de los estabilizadores, la separación respecto de las líneas aéreas y la ausencia de personas bajo la carga. Para el transporte, la plataforma debía recibir el peso de forma adecuada y el tanque debía quedar impedido de rodar y sujeto antes de que el camión iniciara el traslado.

Resultado

El tanque salió del área de contención y quedó colocado sobre la plataforma del camión. La maniobra resolvió la extracción por encima de los muros y la carga de una pieza cilíndrica que requería comprobar su estabilidad antes de liberar las eslingas.

Cobertura en Jalisco

Marín Grúas coordina en Guadalajara maniobras de extracción y carga de tanques y equipos industriales. Para elegir la grúa se consideran el peso de la pieza, los obstáculos que debe librar y las condiciones de acceso y apoyo del sitio.

También coordina servicios en San Pedro Tlaquepaque, Zapopan, Tonalá, El Salto, Tlajomulco de Zúñiga y Zapotlanejo.

Otros equipos que coordinamos

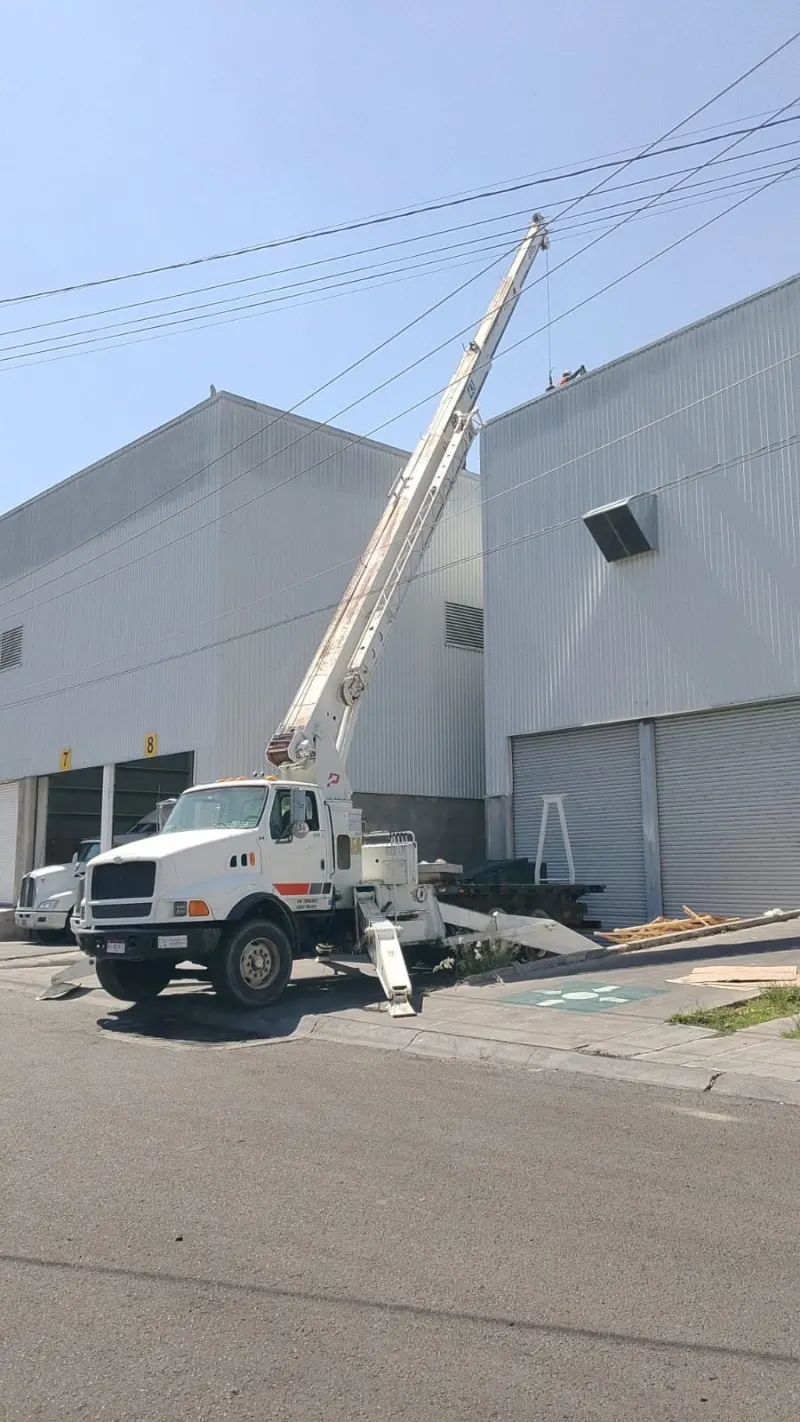

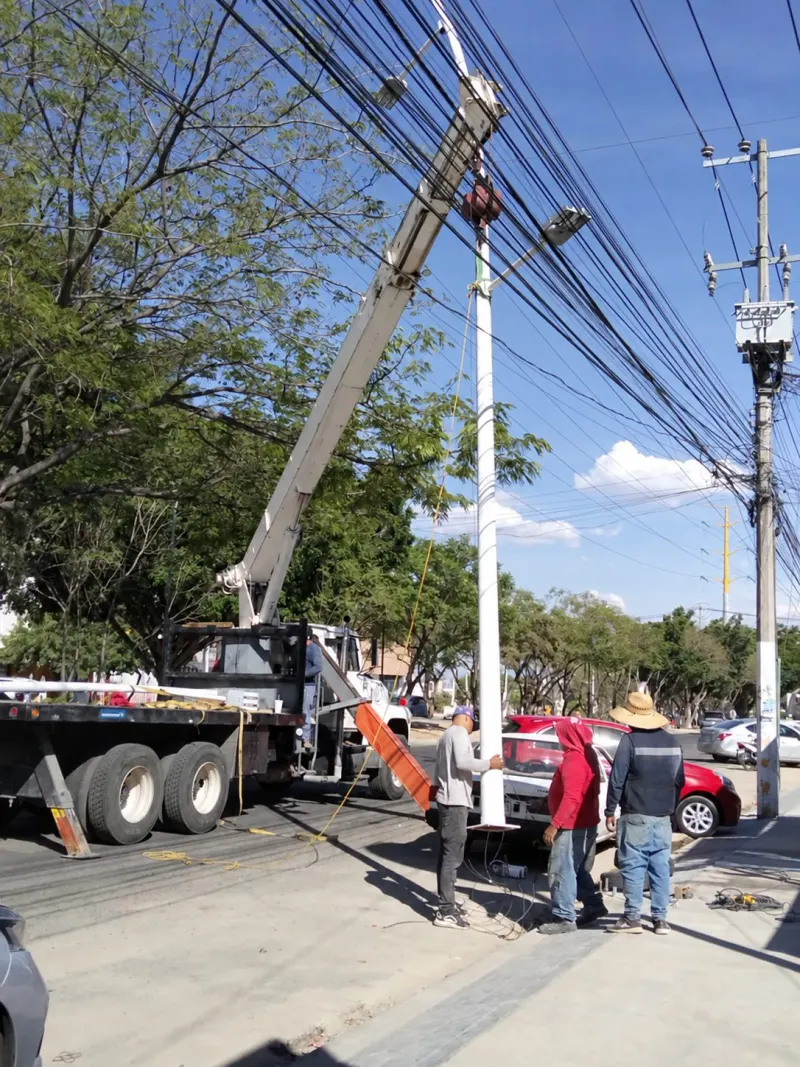

Para cargas que requieren mayor alcance o elevación, una grúa telescópica puede ser la opción adecuada. En montajes de tonelaje medio con condiciones distintas de acceso y colocación, también puede evaluarse una grúa Titán.
