Descarga y colocación de vigas con grúa tipo HIAB en Magdalena Apasco

La maniobra

Primero se colocaron longitudinalmente 8 vigas de 7 metros y 900 kilogramos cada una, sobre sus puntos de apoyo.

Después se instalaron en sentido transversal 18 vigas de 3 metros y 800 kilogramos cada una. Estas piezas se alinearon con los elementos largos ya colocados.

En cada movimiento, la viga se elevó, se orientó hacia su posición y se descendió hasta hacer coincidir sus conexiones. Los aparejos se liberaron una vez que la pieza quedó apoyada, alineada y asegurada.

El reto de esta maniobra

La descarga terminaba con cada viga en su posición dentro de la estructura. El trabajo exigía respetar los apoyos y las conexiones previstos en la cimentación, siguiendo el orden de las piezas longitudinales y luego las transversales.

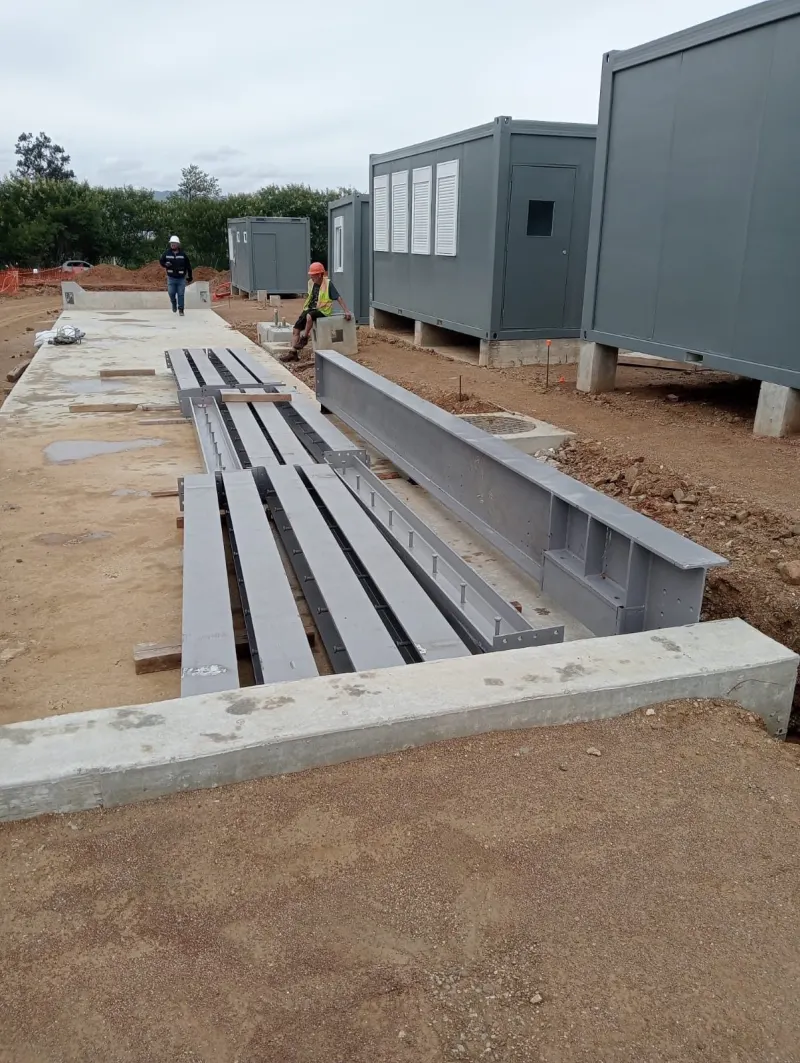

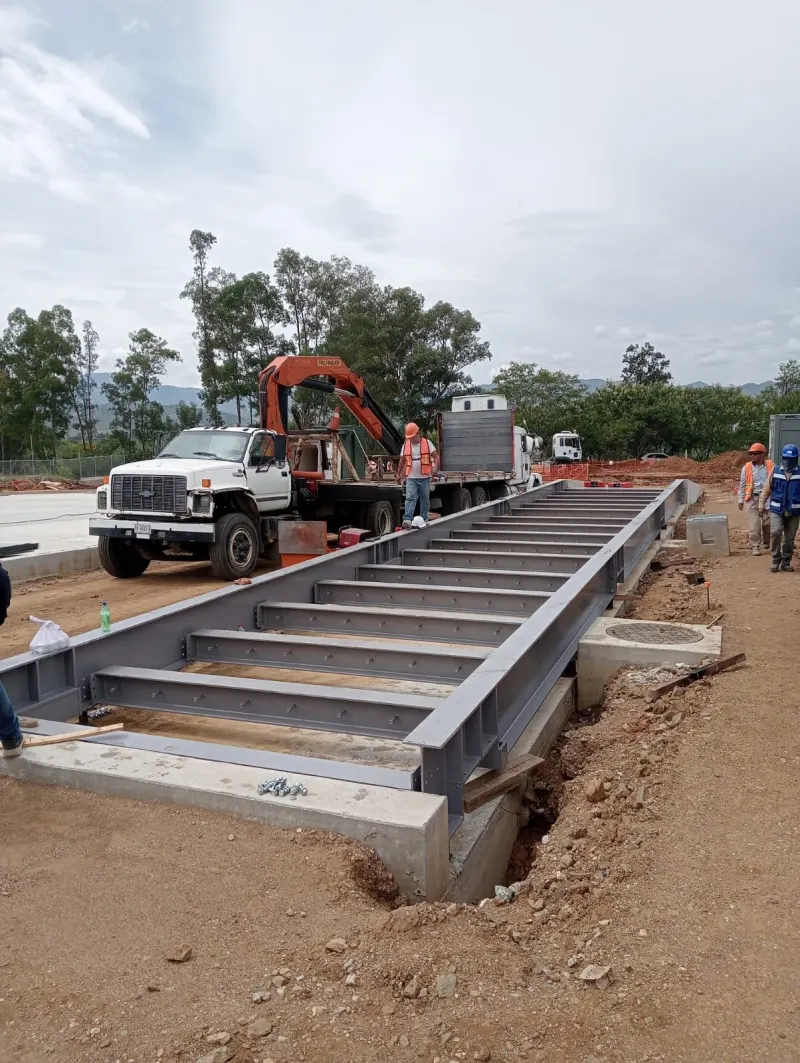

Las vigas largas requerían controlar su orientación durante el izaje. Al colocar las piezas cortas, el espacio entre los elementos ya instalados exigía precisión en el descenso. Las fotografías muestran esa secuencia: vigas largas a los lados de la cimentación, piezas pendientes al centro y, finalmente, la estructura con sus travesaños.

Por qué este equipo

La grúa tipo HIAB permitió descargar las vigas del camión y llevarlas directamente a sus posiciones. Su brazo articulado resultó adecuado para los movimientos cortos y sucesivos junto a la cimentación.

Aunque su capacidad nominal era de 4 toneladas, las piezas se levantaron individualmente. La selección del equipo también consideró el alcance de cada movimiento y el espacio disponible en la zona de construcción.

Consideraciones técnicas

La altura operativa se estimó entre 3 y 4 metros y el radio de trabajo entre 4 y 5 metros.

La viga más pesada indicada para un levantamiento era de 900 kilogramos. Para cada pieza importaban su sujeción, su orientación y el descenso hasta los apoyos. El terreno natural presentaba irregularidades y zonas húmedas, por lo que los apoyos del camión grúa también eran un factor del trabajo.

Resultado

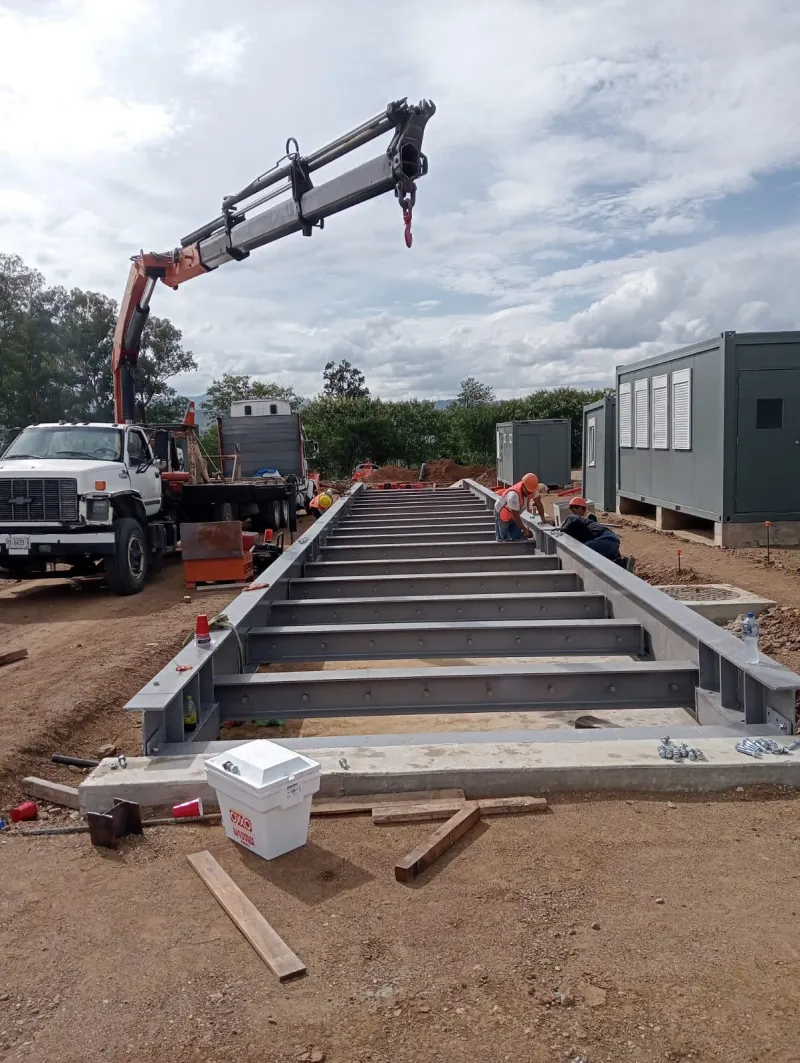

Las vigas quedaron colocadas en sentido longitudinal y transversal sobre la cimentación, formando la estructura prevista en Magdalena Apasco.

Cobertura en Oaxaca

Marín Grúas coordina en Magdalena Apasco descargas y colocación de elementos de construcción como los de esta maniobra. La elección del equipo considera el peso y las dimensiones de las piezas, el alcance requerido y las condiciones del sitio.

La cobertura en la región comprende Villa de Etla, Santiago Suchilquitongo, San Pablo Huitzo, San Francisco Telixtlahuaca y Oaxaca de Juárez

Otros equipos que coordinamos

Para montajes de tonelaje medio puede convenir una grúa Titán; cuando el trabajo requiere mayor altura o alcance, una telescópica. Las compactas industriales atienden maniobras dentro de naves con altura libre limitada, y las todo terreno (RT), accesos complicados o terreno irregular.
