Izaje de paneles solares con grúa tipo HIAB en Corregidora

La maniobra

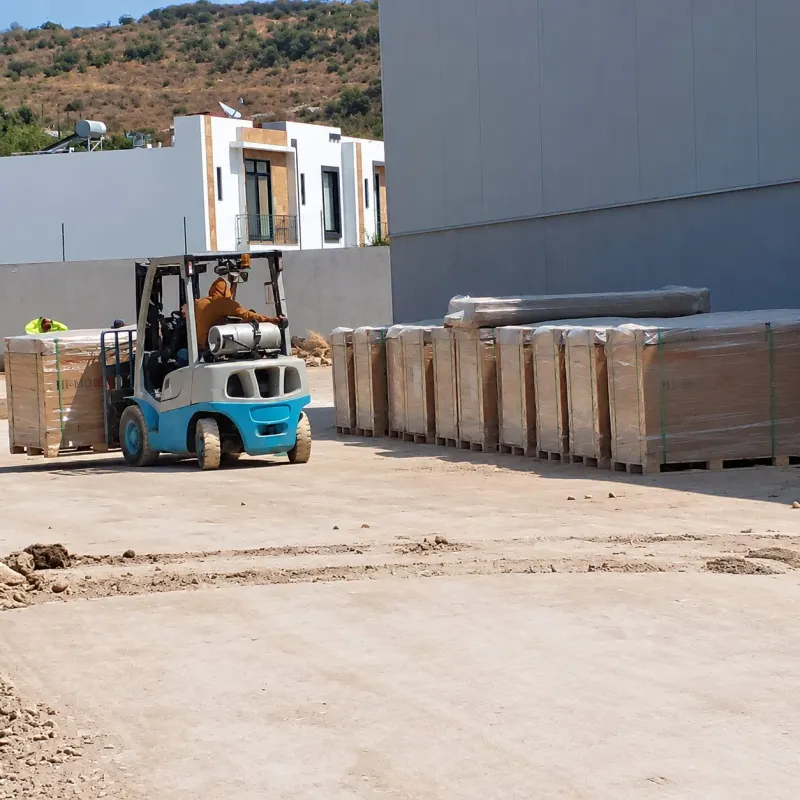

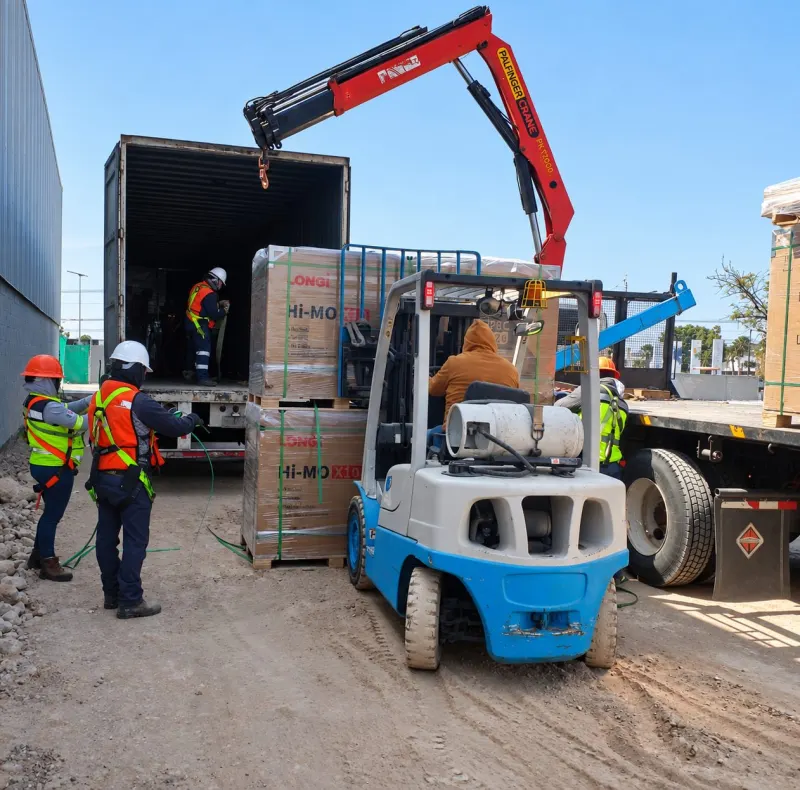

El montacargas extrajo las cajas desde el interior del contenedor, donde la pluma de la grúa no podía operar directamente. Después las colocó en el área prevista para transferirlas a la grúa.

Desde ese punto, la HIAB tomó cada paquete por separado y lo elevó hacia la parte alta de la nave. La altura de trabajo fue de aproximadamente 7 metros y el radio se estimó en 5 metros.

Al alcanzar el nivel de recepción, cada caja se orientó y descendió lentamente hasta su posición. La secuencia permitió completar primero la descarga en el espacio limitado del contenedor y después el izaje en altura.

El reto de esta maniobra

El cambio de equipo fue la clave de esta maniobra. El montacargas podía entrar al espacio necesario para sacar las cajas; la grúa articulada podía tomarlas después y conducirlas hacia la parte alta de la nave.

El espacio entre el contenedor, la grúa y la construcción era reducido. Además, el terreno era parcialmente irregular y sin pavimentar, una condición relevante tanto para el recorrido del montacargas como para el apoyo de la grúa.

Las cajas contenían paneles solares empacados. Durante su sujeción y colocación había que evitar golpes, inclinaciones excesivas y presión de los aparejos sobre el embalaje.

Por qué este equipo

La grúa tipo HIAB permitió tomar los paquetes desde el área de transferencia y dirigirlos hacia la parte superior de la nave. La articulación de la pluma resultó útil para trabajar en el espacio disponible y adaptar la trayectoria de cada caja.

Su capacidad nominal era de 10 toneladas, mientras que cada caja pesaba aproximadamente 1 tonelada. Para valorar un izaje como este también cuenta la capacidad disponible al radio de trabajo, junto con la configuración de los estabilizadores y el peso de los accesorios.

Consideraciones técnicas

El radio se estimó en 5 metros y la altura de montaje fue de aproximadamente 7 metros. Son medidas distintas: el radio describe la separación horizontal de trabajo y la altura indica el nivel al que debía llegar la carga.

El terreno parcialmente irregular requería atención en la ruta del montacargas y en la zona de apoyo de la HIAB. Para las cajas, también importaban el centro de carga al retirarlas del contenedor y una sujeción que no dañara el embalaje.

Resultado

Las cajas se descargaron del contenedor y se elevaron individualmente hasta el punto de recepción en la parte alta de la nave industrial.

Cobertura en Querétaro

Marín Grúas coordina maniobras de descarga e izaje en Corregidora. La elección del equipo parte de la carga, el alcance requerido, el espacio de trabajo y las condiciones del terreno.

También atiende proyectos en Santiago de Querétaro, Huimilpan, Apaseo el Grande, Pedro Escobedo, Celaya y San Juan del Río.

Otros equipos que coordinamos

Para montajes de tonelaje medio puede convenir una grúa Titán; cuando se necesita mayor alcance o altura, una telescópica. Las compactas industriales sirven para espacios interiores con altura libre limitada, y las todo terreno para accesos difíciles o superficies irregulares. El equipo se define según las condiciones de cada maniobra.
