Montaje de arcos metálicos con grúa telescópica en Veracruz

La maniobra

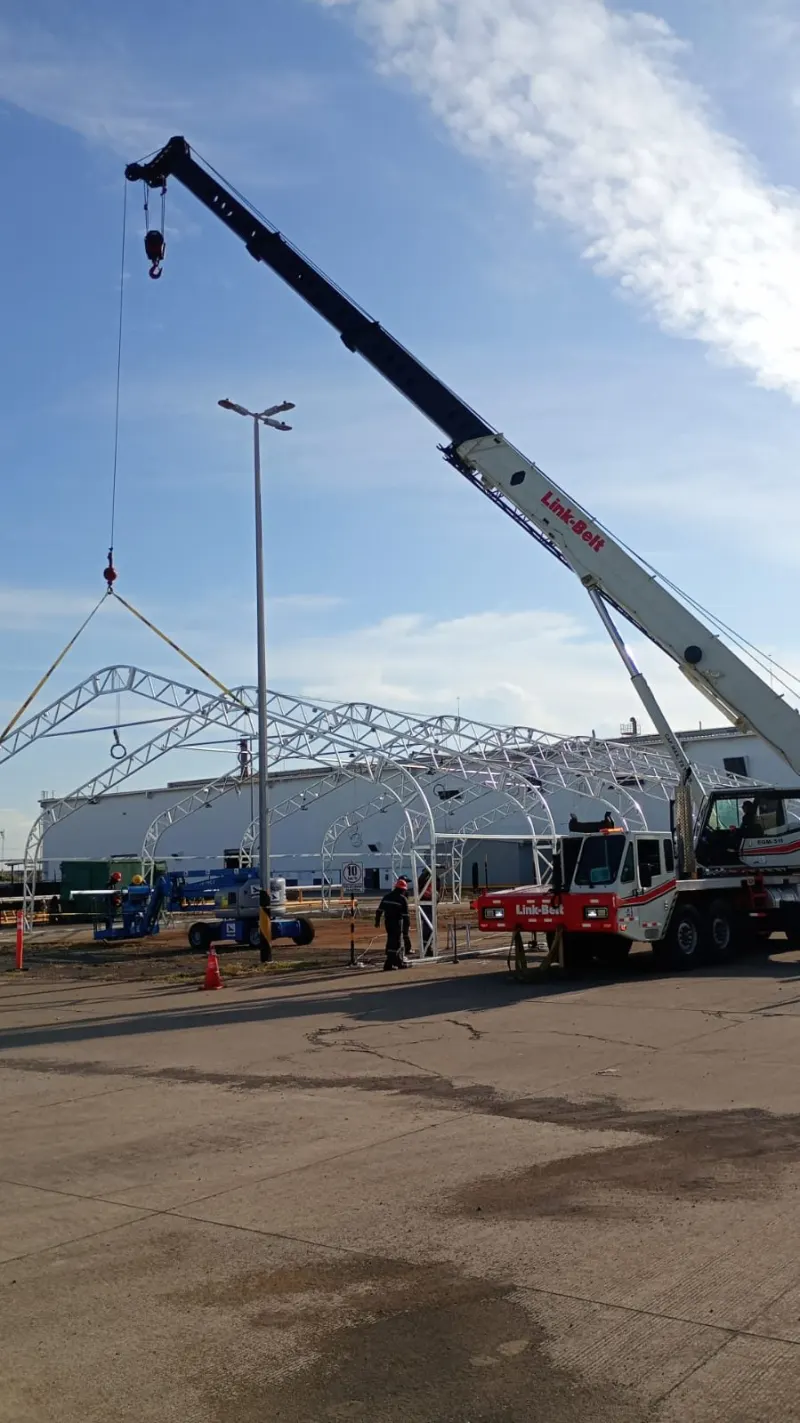

La estructura se aseguró mediante un arreglo de izaje en dos puntos. Esta configuración distribuyó el peso y permitió elevar el arco sin concentrar la carga en una sola sección.

La grúa levantó la pieza hasta una altura de 8 m y trabajó con un radio de 10 m. Durante el desplazamiento, el arco se mantuvo aproximadamente horizontal para limitar la flexión.

Desde los extremos se utilizaron cuerdas guía para controlar el giro y orientar la estructura hacia sus conexiones. La aproximación final requirió hacer coincidir el arco con los elementos ya colocados.

Después de conectar y arriostrar cada estructura, se liberaron los aparejos. El procedimiento se repitió para formar el conjunto de arcos de la bodega temporal.

El reto de esta maniobra

La consideración principal fue la geometría, no los 300 kg de peso. La longitud, la forma curva y la construcción ligera hacían que la estructura pudiera flexionarse, girar o balancearse durante el levantamiento.

El izaje en dos puntos ayudó a conservar la forma del arco y repartir los esfuerzos. Las cuerdas guía permitieron corregir su orientación sin que el personal tuviera que sujetar directamente la carga suspendida; el viento también debía vigilarse por la superficie expuesta.

Cada arco necesitaba estabilidad provisional antes de que la grúa dejara de sostenerlo. Las conexiones y los arriostramientos debían quedar colocados antes de liberar el gancho, pues la rigidez definitiva dependía del avance del conjunto.

Por qué este equipo

La grúa telescópica fue adecuada para alcanzar los puntos de montaje a 8 m de altura y con un radio de 10 m. Su pluma permitió realizar la secuencia de colocación sin reposicionar constantemente el equipo.

La capacidad nominal de 75 toneladas no representaba la capacidad disponible en toda posición. La configuración debía revisarse en la tabla de carga considerando la longitud de pluma, el radio, los contrapesos y el peso conjunto de la estructura y los aparejos.

Consideraciones técnicas

El arreglo de izaje requería identificar el centro de gravedad, revisar la rigidez del arco y comprobar la capacidad y los ángulos de las eslingas. Las zonas de contacto también debían protegerse para evitar daños durante la tensión.

La grúa debía permanecer nivelada y con los estabilizadores apoyados sobre terreno resistente. También se requerían delimitación del área, comunicación mediante un señalero, protección contra caídas y revisión de uniones, aplome y arriostramientos antes de retirar los aparejos.

Resultado

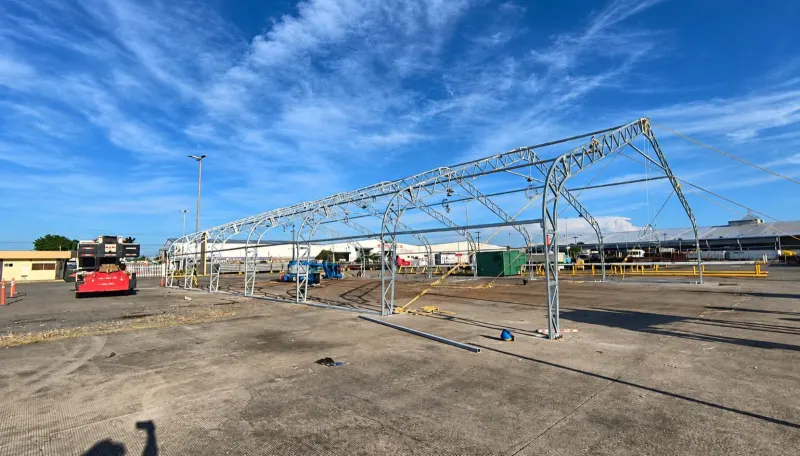

Las estructuras curvas fueron elevadas, orientadas y conectadas de manera sucesiva hasta formar los arcos principales de la bodega temporal en Veracruz.

Cobertura en Veracruz

Marín Grúas coordina en Veracruz montajes de estructuras metálicas para instalaciones industriales. El equipo se selecciona según el peso, la geometría, la altura, el radio y las condiciones del área de trabajo.

La cobertura regional comprende Boca del Río, Medellín de Bravo, La Antigua, Alvarado, Xalapa y Córdoba.
