Montaje de dos equipos HVAC con grúa Titán en Coatzintla

La maniobra

Se aseguró cada paquete mediante eslingas dispuestas en cuatro puntos. La grúa lo elevó de forma controlada hasta librar el borde de la edificación.

Una vez sobre la azotea, el equipo se desplazó hacia su base. Durante el descenso, el personal de instalación lo orientó para hacer coincidir sus apoyos con el punto preparado.

La grúa mantuvo suspendida cada unidad mientras se revisaban la alineación, la nivelación y el apoyo completo. Los aparejos se retiraron solo después de confirmar que el paquete estaba estable sobre su base.

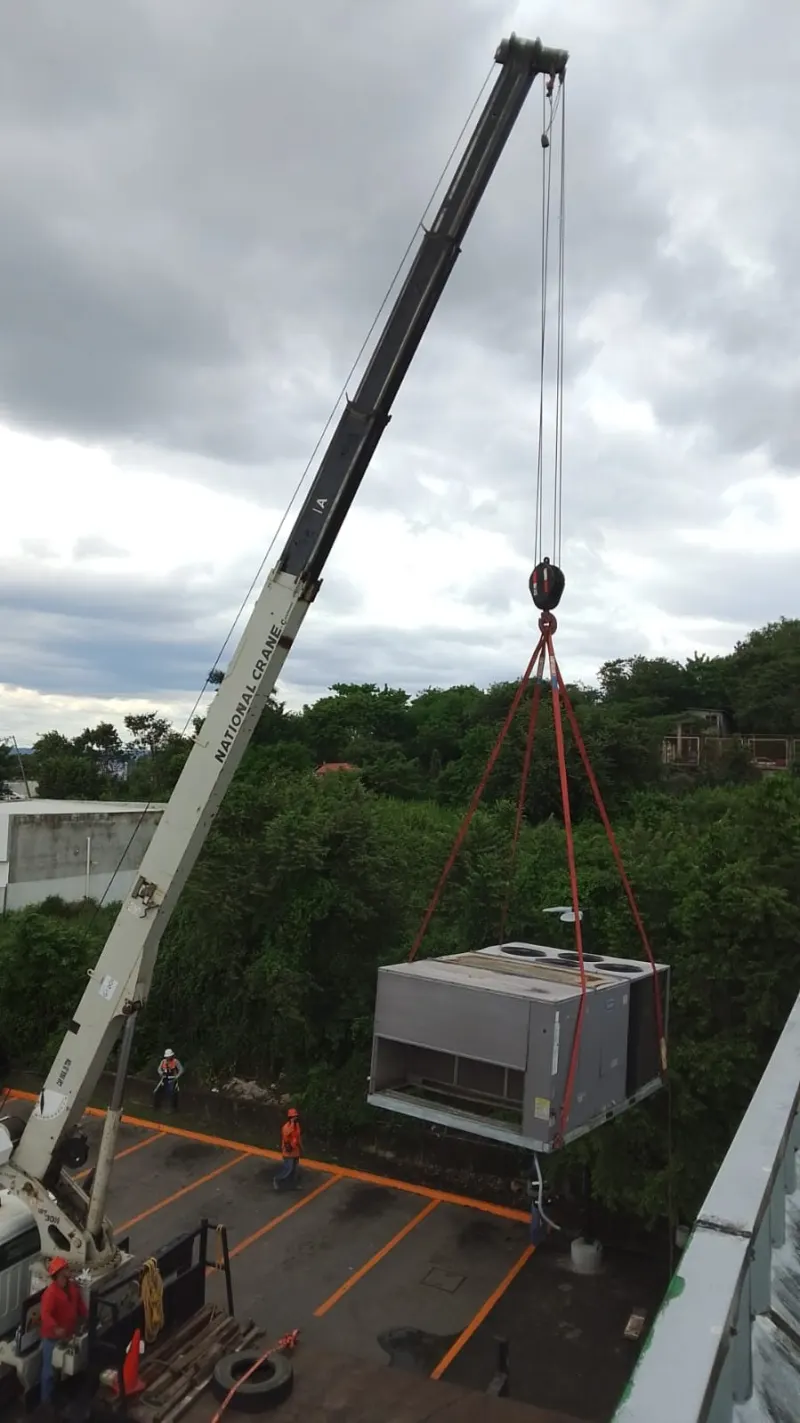

Concluida esa colocación, se repitió la secuencia con el otro equipo. Las fotografías muestran uno de los paquetes suspendido frente al borde de la azotea y el área de estacionamiento delimitada.

El reto de esta maniobra

La distancia hasta el punto de instalación importaba más que el peso por sí solo. Aunque cada paquete rondaba los 800 kilogramos, el radio cercano a los 10 metros reducía la capacidad disponible de la grúa respecto de posiciones más próximas. Además, había que superar el borde del edificio antes de descender hacia cada base.

La forma voluminosa de los equipos presentaba superficie al viento y podía provocar giro o balanceo. El arreglo de izaje debía mantenerlos equilibrados sin presionar paneles, serpentines, ventiladores ni conexiones.

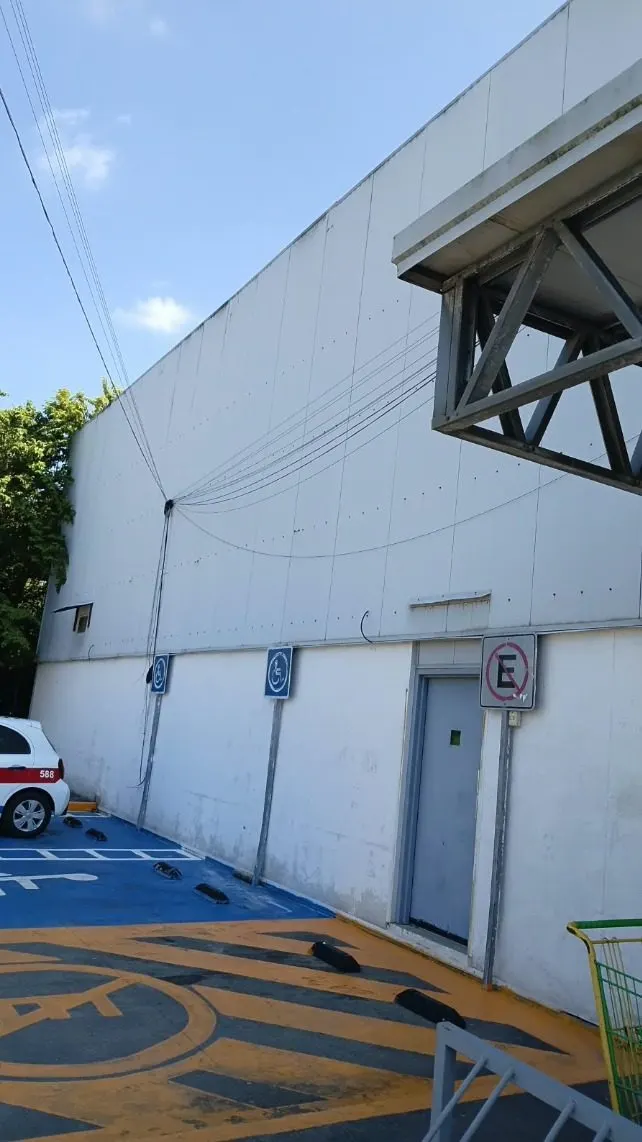

La unidad se posicionó en el estacionamiento de una tienda en operación. Los cajones reservados, las áreas de circulación y la fachada obligaban a controlar el espacio ocupado por el camión, los estabilizadores y la trayectoria de cada carga.

Por qué este equipo

La Titán de 26 toneladas permitió realizar los levantamientos desde el estacionamiento y alcanzar las bases situadas detrás del borde de la azotea. Su pluma sostuvo cada paquete durante la aproximación y la alineación final.

La capacidad nominal de la unidad no equivale a su capacidad en cualquier posición. Para esta maniobra debía revisarse la tabla de carga con el radio de trabajo, la longitud de pluma, los estabilizadores y el peso suspendido, incluidos el bloque, las eslingas y los accesorios.

Consideraciones técnicas

Los puntos de izaje debían corresponder a la estructura de cada paquete y distribuir la carga sin deformar su envolvente. El equilibrio, los ángulos de las eslingas y el control de la orientación eran relevantes durante el paso sobre el borde del edificio.

En el estacionamiento se consideraron la nivelación de la grúa, la resistencia del pavimento y la delimitación de la zona bajo la carga. En la azotea, la resistencia y nivelación de las bases, el trabajo junto al borde y el apoyo completo de cada unidad determinaban cuándo podía liberarse el aparejo.

Resultado

Los dos paquetes HVAC quedaron montados sobre sus bases en la azotea. Cada uno se elevó y colocó individualmente antes de retirar sus aparejos.

Cobertura en Veracruz

Marín Grúas coordina en Coatzintla el izaje de equipos HVAC y otras maniobras sobre azoteas con grúa Titán. La selección del equipo considera el peso de la carga, la altura, el radio y el espacio disponible para posicionar y apoyar la grúa.

La cobertura en la región incluye Poza Rica de Hidalgo, Papantla, Tihuatlán, Cazones de Herrera, Gutiérrez Zamora y Tuxpan.

Otros equipos que coordinamos

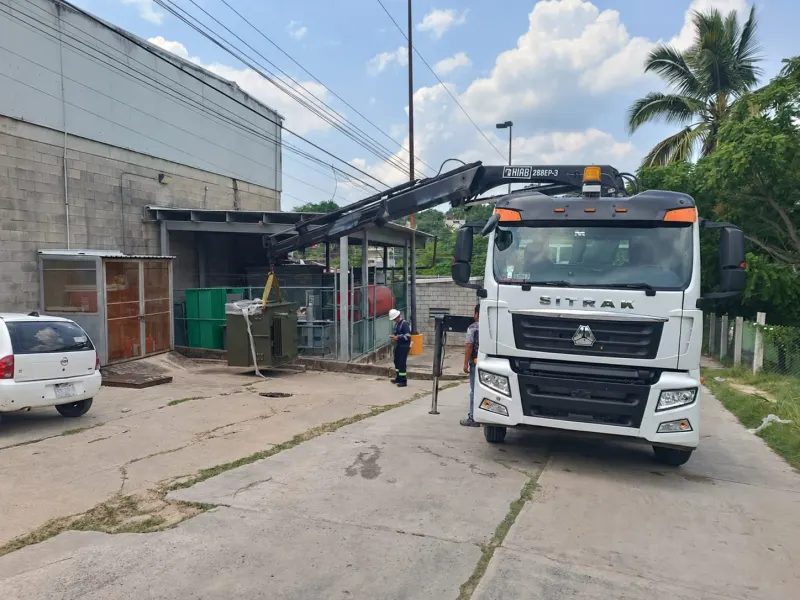

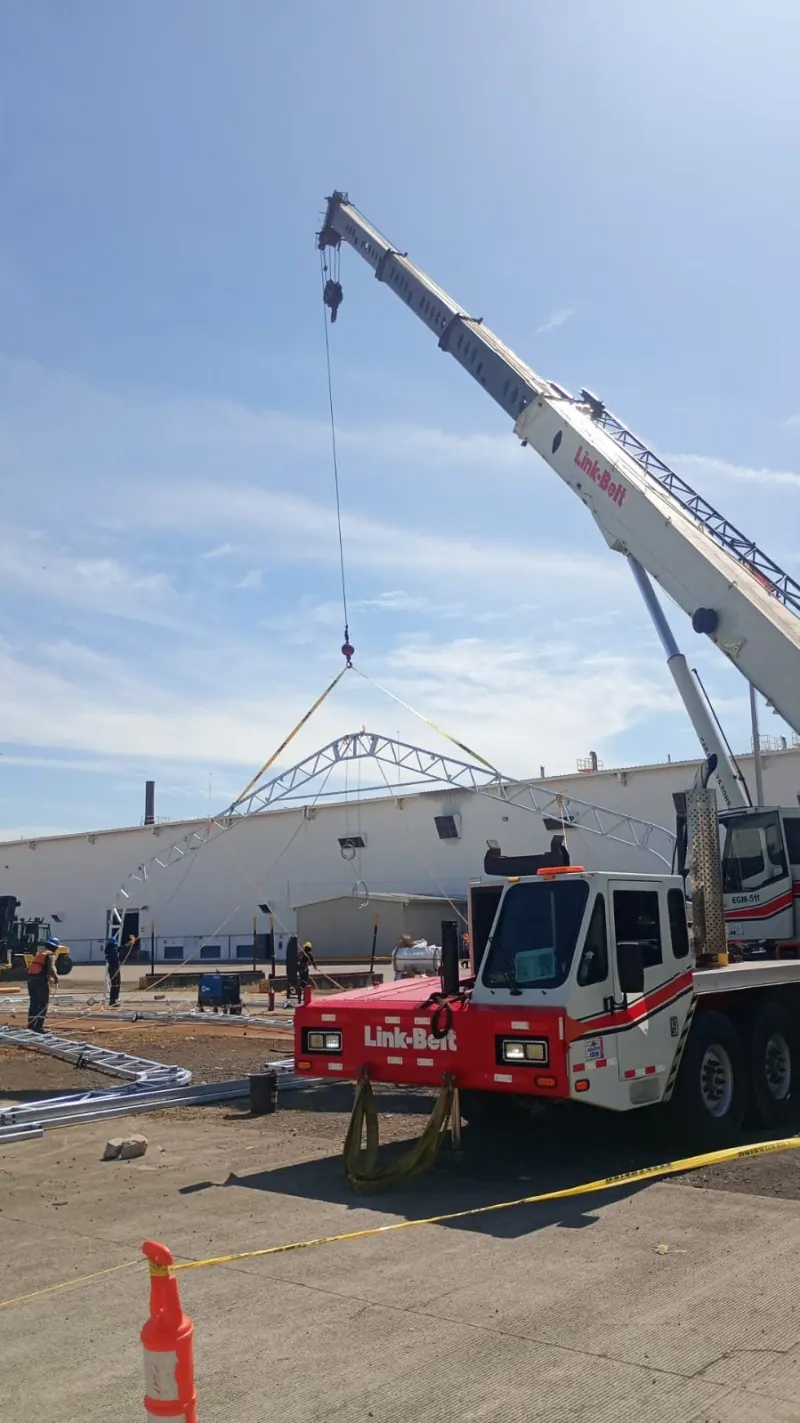

Para cargas que se colocan a pie de camión puede convenir una grúa articulada tipo HIAB. Cuando la distancia o la altura requiere otra configuración de pluma, se evalúa una telescópica según las condiciones del sitio.
