Montaje de panel de aluminio con grúa tipo HIAB en Chetumal

La maniobra

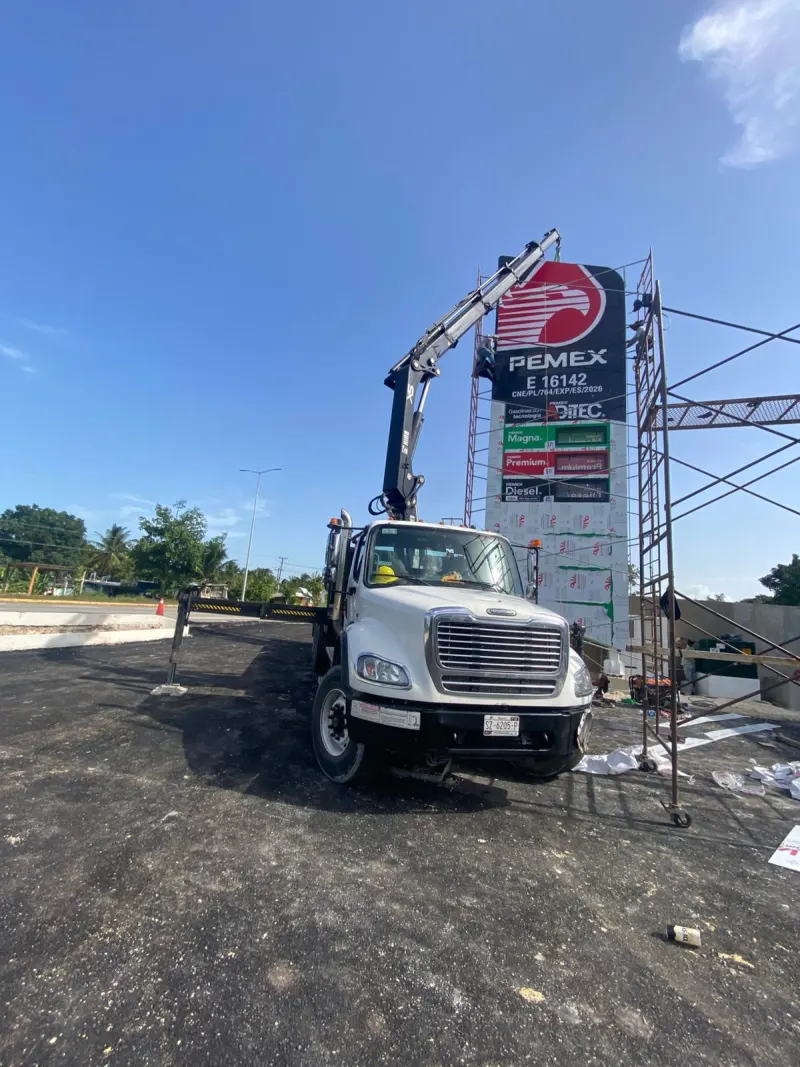

La grúa se posicionó junto a la estructura y trabajó con los estabilizadores desplegados. La cercanía al punto de montaje permitió plantear una elevación principalmente vertical.

El panel fue elevado hasta una altura aproximada de 15 m. El radio de operación se estimó en 4 m.

Durante el ascenso se controló la aproximación de la pieza para mantenerla dentro de la trayectoria prevista.

Al llegar a la parte superior, el personal de montaje recibió el panel y coordinó su alineación sobre la estructura.

El reto de esta maniobra

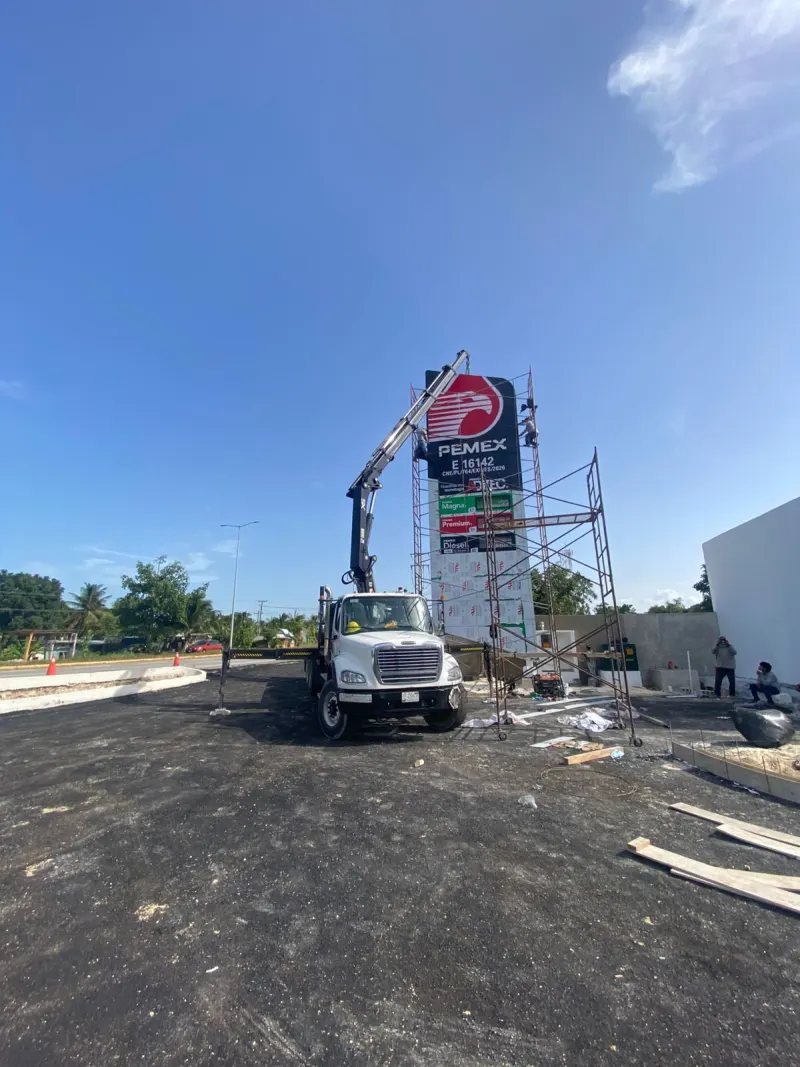

El tótem ya estaba rodeado de andamios cuando llegó la grúa. El panel no se colocó sobre una estructura despejada: hubo que pasarlo por el espacio que dejaba libre el andamiaje, con el personal de montaje trabajando arriba.

Eso cambió el criterio de la maniobra. Con una carga muy por debajo de la capacidad del equipo, el peso nunca fue el límite. El límite fue el espacio para introducir la pieza sin tocar el andamio ni a la gente que estaba sobre él.

Por eso la grúa se posicionó pegada al tótem y la pieza subió en línea recta. Cualquier desplazamiento horizontal a esa altura habría acercado el panel a la estructura de trabajo.

Por qué este equipo

La grúa tipo HIAB fue adecuada porque podía posicionarse junto al tótem y articular la pluma hacia la parte superior de la estructura. Esta configuración facilitó el control del movimiento en la aproximación final.

El equipo tenía una capacidad nominal de 10 toneladas. Para esta maniobra, la selección consideró la carga de 400 kilogramos, la altura aproximada de 15 m y el radio estimado de 4 m.

Consideraciones técnicas

La cercanía de la grúa al tótem fue deliberada, no una comodidad: mantener el radio corto permitía subir la pieza en vertical sin barrer sobre el andamiaje.

El control estuvo en la aproximación final. El operador entregó el panel al personal ubicado en la parte alta, que lo recibió y lo alineó sobre la estructura.

Resultado

El panel de aluminio quedó instalado en la parte superior del tótem, con el andamiaje todavía montado alrededor.

Cobertura en Quintana Roo

Marín Grúas coordina en Chetumal montajes de estructuras y maniobras de izaje. El equipo se elige según el peso y las dimensiones de la carga, la altura, el radio, los accesos y el espacio disponible.

La cobertura regional comprende Bacalar, Felipe Carrillo Puerto, José María Morelos, Tulum, Playa del Carmen, Puerto Morelos y Cancún.

Otros equipos que coordinamos

Para montajes de tonelaje medio se coordinan grúas Titán; cuando el trabajo requiere mayor alcance o altura, grúas telescópicas; y para maniobras dentro de naves con altura libre limitada, equipos compactos industriales.
