Montaje de colector industrial con grúa telescópica en Santa Catarina

La maniobra

La grúa tomó el colector desde el área de preparación. Suspendido mediante eslingas, el equipo se desplazó por encima de las instalaciones existentes hacia la estructura preparada en el techo.

Durante la aproximación, un señalero situado en la parte superior coordinó por radio el descenso. La visibilidad directa desde la grúa quedaba parcialmente limitada al llegar al punto de montaje.

El personal presentó el colector sobre sus apoyos y alineó los puntos de anclaje. Una plataforma elevadora permitió trabajar junto al equipo durante los ajustes.

Los aparejos se liberaron después de comprobar que el colector había quedado completamente apoyado y estable.

El reto de esta maniobra

La distancia horizontal pesó tanto como la carga. El relato de la maniobra sitúa el radio de trabajo en torno a los 25 metros: a ese alcance, la capacidad disponible de la grúa es menor que cerca de su centro de giro. Había que considerar además la altura del techo y el recorrido sobre instalaciones existentes.

El colector era alto y voluminoso, con módulos, tolvas inferiores y paneles metálicos susceptibles de deformarse. Su centro de gravedad elevado y su superficie expuesta al viento exigían controlar la nivelación y la orientación durante el traslado.

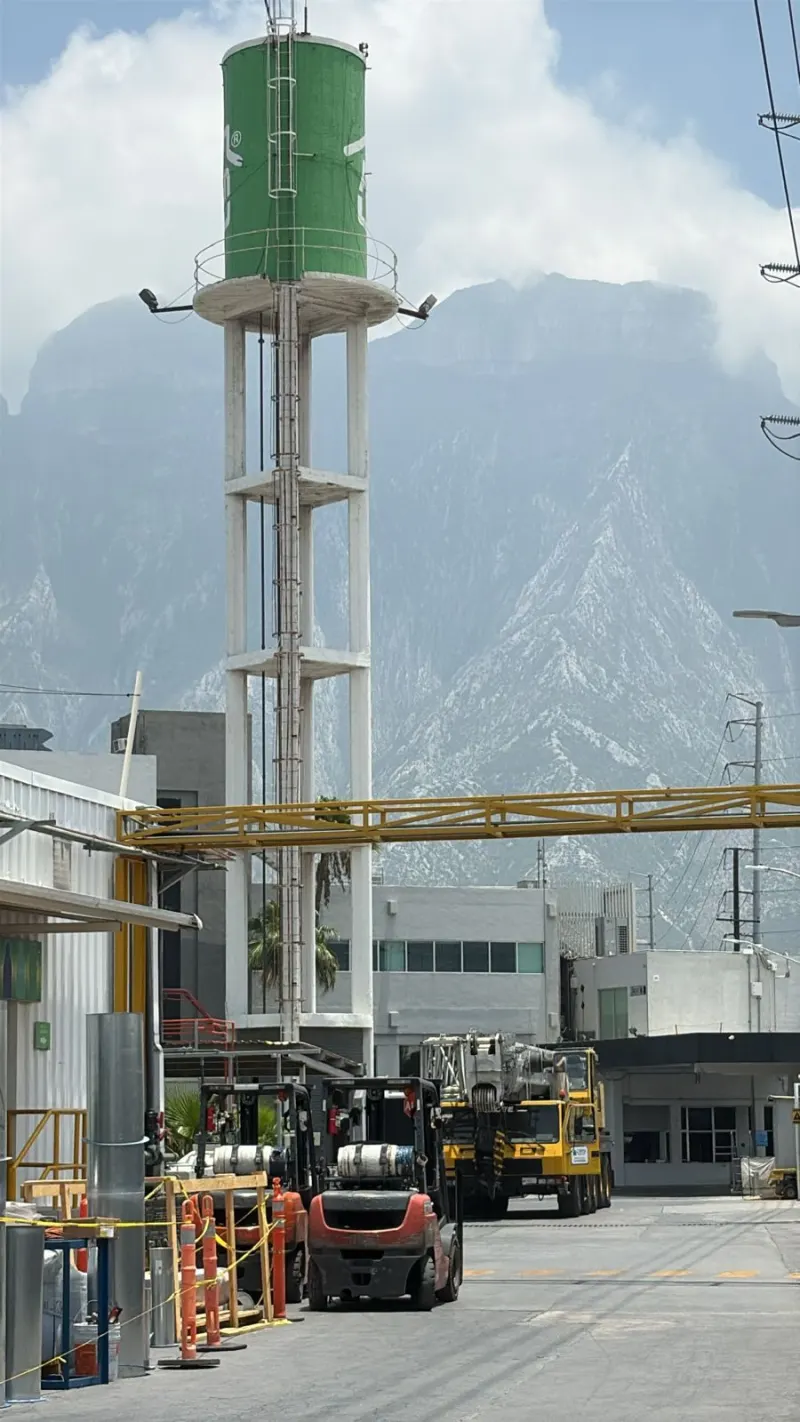

En las fotografías se distinguen líneas aéreas, estructuras y un depósito elevado en el entorno industrial. Estos elementos formaban parte de las condiciones que había que considerar al definir la posición de la grúa y la trayectoria de la carga.

Por qué este equipo

La grúa telescópica de 100 toneladas permitió alcanzar la zona de montaje desde una posición separada de la nave. Su selección respondió al radio de trabajo, la altura requerida y los obstáculos entre el punto de preparación y el techo.

Las 100 toneladas son la capacidad nominal del equipo, no la carga que podía levantar a cualquier distancia. Para esta configuración era necesario comprobar la capacidad efectiva en la tabla de carga del modelo utilizado, incluyendo el peso del bloque, las eslingas y los accesorios.

Consideraciones técnicas

La preparación consideró la longitud de pluma, los contrapesos, los estabilizadores, la resistencia del terreno y las placas de reparto. También se revisaron los puntos estructurales de izaje y un arreglo de eslingas que mantuviera nivelado el colector sin presionar sus paneles y bordes.

El recorrido requería controlar la orientación del equipo, vigilar el viento y conservar las distancias de seguridad respecto de las líneas aéreas y otras instalaciones. En el destino, la capacidad de la estructura receptora, la alineación de los anclajes y la comunicación con el señalero eran decisivas para liberar la carga.

Resultado

El colector quedó colocado sobre la estructura de soporte en la parte alta de la nave. Tras su alineación y la comprobación de que estaba apoyado y estable, se retiraron los aparejos.

Cobertura en Nuevo Leon

Marín Grúas coordina en Santa Catarina izajes de equipos de proceso y montajes en altura con grúa telescópica. El equipo se elige según el peso de la carga, el radio, la altura y las condiciones de acceso y apoyo del sitio.

La cobertura en la región incluye San Pedro Garza García, Monterrey, General Escobedo, García, Guadalupe y Apodaca.

Otros equipos que coordinamos

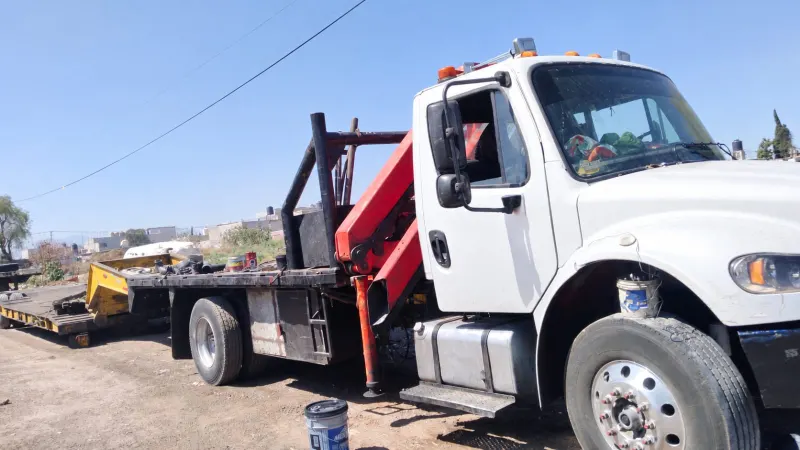

Cuando la carga se coloca a pie de camión, una grúa articulada tipo HIAB puede ser adecuada. Para montajes de tonelaje medio con otro alcance y configuración, se evalúa una grúa Titán. Cada maniobra requiere revisar las condiciones reales del sitio antes de seleccionar el equipo.
