Colocación de interruptor de potencia con grúa Titán en San José Iturbide

La maniobra

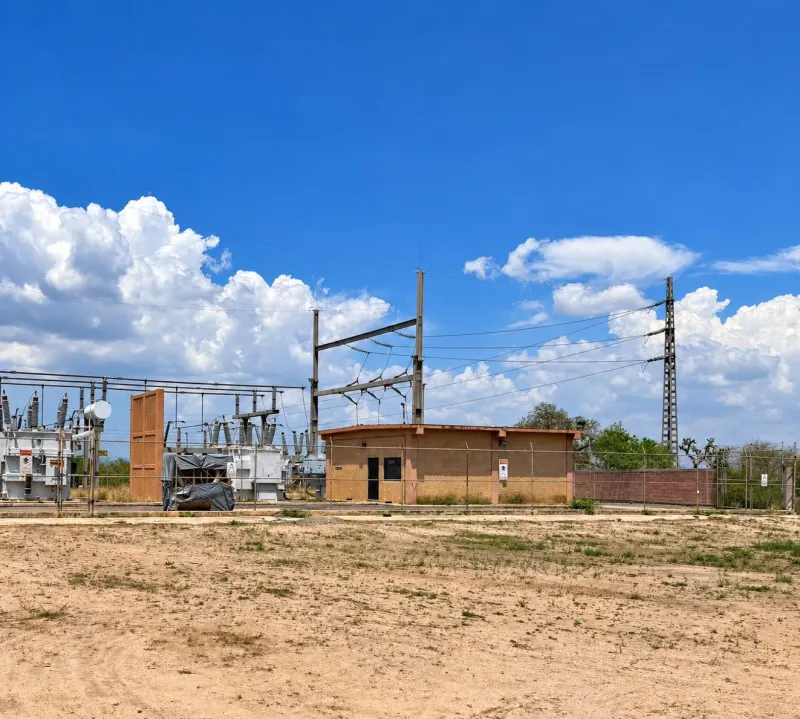

La grúa tomó el interruptor desde el exterior de la subestación. Para ingresarlo, elevó el conjunto hasta librar la malla de 1.8 metros y el alambre de seguridad instalado en su parte superior.

La trayectoria requirió una altura operativa aproximada de 7 metros y un radio de trabajo de 5 metros. Esa altura correspondió al paso de la carga, los aparejos y el bloque sobre el obstáculo; la posición final del equipo estaba cerca del nivel del terreno.

Una vez dentro del área de instalación, el interruptor se descendió lentamente hacia la base preparada. La malla reducía parcialmente la visibilidad durante esta etapa, en la que importaba controlar la orientación del bastidor y su aproximación al punto de apoyo.

El reto de esta maniobra

El paso sobre la malla debía considerar el punto más alto del alambre de seguridad, además de la altura del cerramiento. La grúa no solo tenía que elevar el bastidor: los componentes altos e inclinados del interruptor también debían conservar separación durante el cruce.

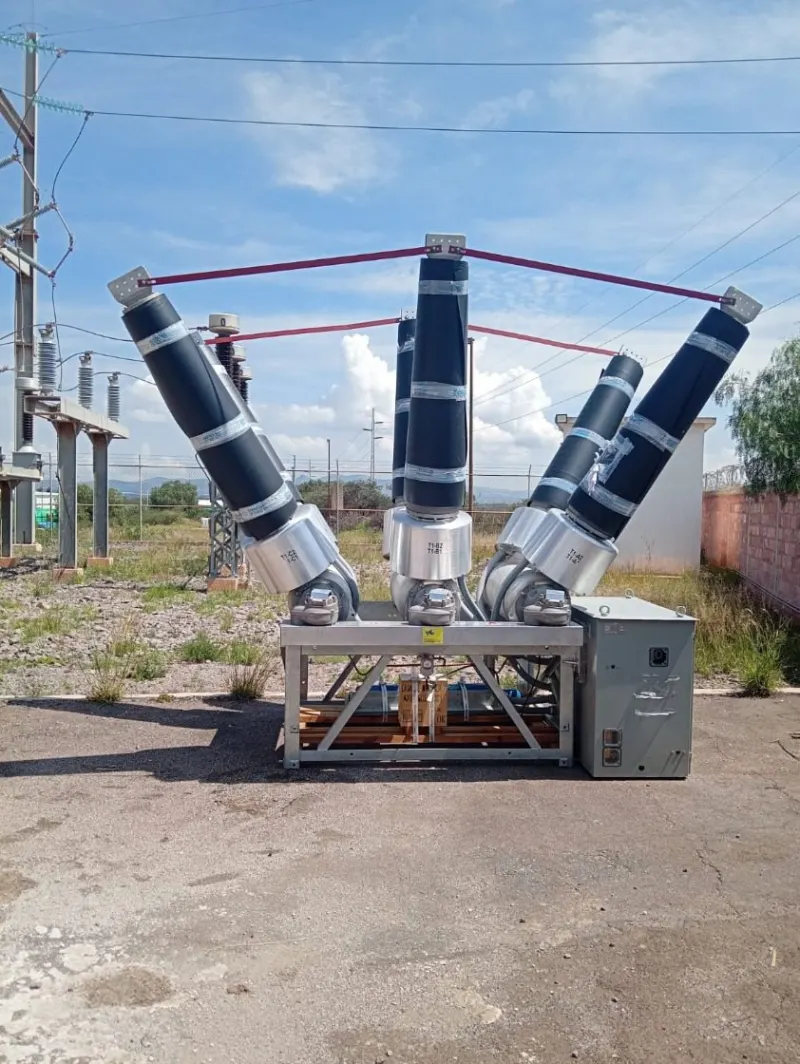

El equipo tiene tres conjuntos aislantes y un gabinete de control lateral. Su forma hacía necesario evitar giros o balanceos que pudieran acercar esas partes a la malla o permitir que los aparejos ejercieran presión sobre ellas.

Después del cruce venía una colocación precisa a baja altura. Desde el lado de la grúa, el cerramiento dificultaba ver por completo la base, por lo que el descenso requería indicaciones desde una posición con vista directa del equipo.

Por qué este equipo

La grúa Titán permitió trabajar desde el exterior de la subestación, elevar el interruptor sobre el cerramiento y acercarlo a su base con un radio de 5 metros.

La capacidad nominal del equipo era de 23 toneladas, pero el interruptor pesaba aproximadamente 3 toneladas. Para valorar esta maniobra también cuentan la capacidad disponible a ese radio, la configuración de apoyo y el peso de los aparejos.

Consideraciones técnicas

Los puntos estructurales del bastidor eran los adecuados para sujetar el interruptor. Los aisladores, las terminales y el gabinete lateral debían quedar libres de contacto con las eslingas y protegidos durante el traslado.

En el área eléctrica también importaban la condición de las instalaciones próximas, la liberación del espacio de trabajo por personal autorizado y la posición de quienes dirigían el descenso. La superficie de apoyo de la grúa y la base receptora formaban parte de la preparación de la maniobra.

Resultado

El interruptor de potencia se ingresó por encima de la malla perimetral y se descendió hasta colocarlo sobre la base preparada en la subestación.

Cobertura en Guanajuato

Marín Grúas coordina maniobras para instalar equipos eléctricos en San José Iturbide. El equipo se elige según el peso y la forma de la carga, el radio necesario, los obstáculos y el espacio disponible para apoyar la grúa.

También atiende proyectos en Doctor Mora, Tierra Blanca, Victoria, San Luis de la Paz, Santa Catarina, San Miguel de Allende y Santiago de Querétaro.

Otros equipos que coordinamos

Una grúa tipo HIAB puede convenir para carga y descarga a pie de camión; una telescópica, cuando se requiere mayor altura o alcance. Las compactas industriales sirven para maniobras dentro de naves con altura libre limitada, y las todo terreno para accesos complicados o superficies irregulares.
