Traslado de estructura y tubería con grúa HIAB en San José Iturbide

La maniobra

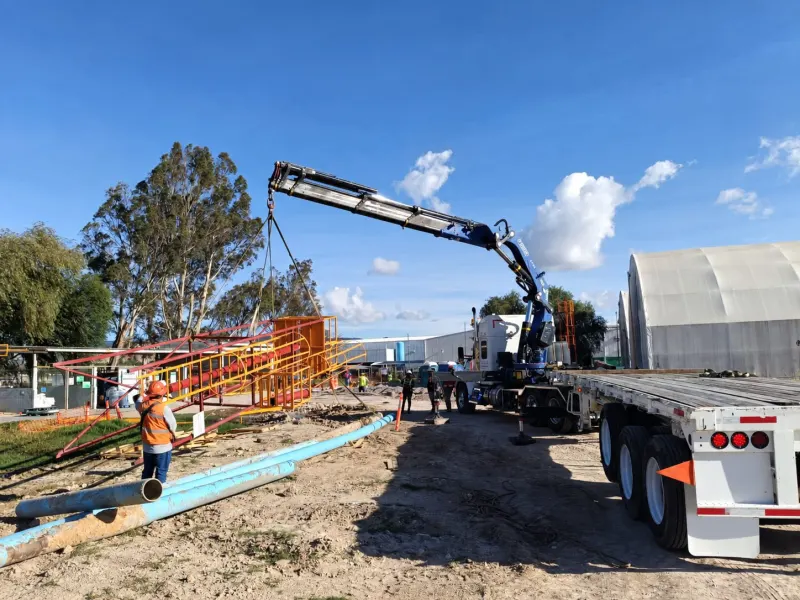

La grúa levantó la tubería y la estructura desde su ubicación inicial. Los elementos tenían una longitud aproximada de 10 metros y un peso reportado de 500 kilogramos.

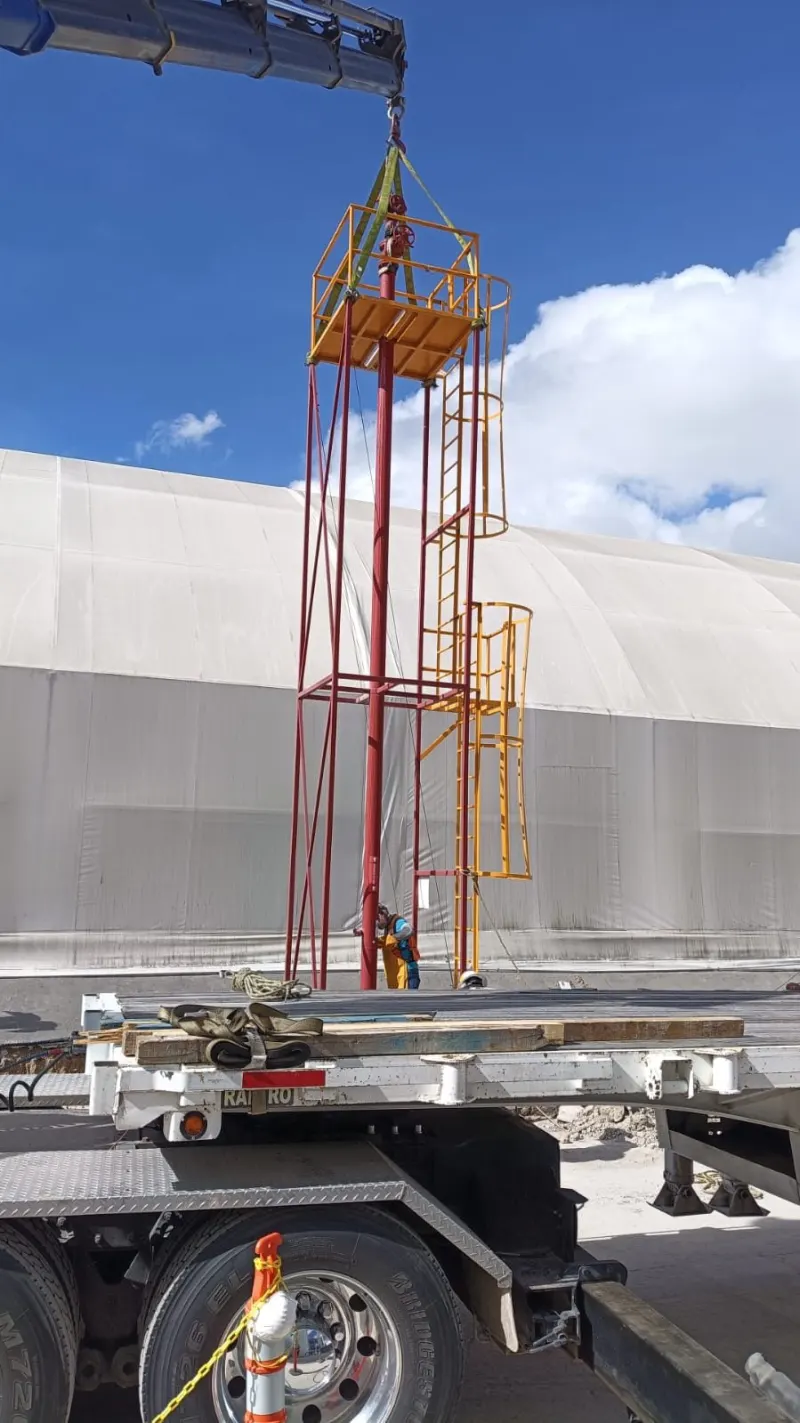

Durante el izaje, la grúa trabajó a un radio estimado de 6 metros y una altura operativa de alrededor de 10 metros. La estructura se elevó junto a otras piezas y obstáculos del área de trabajo, por lo que hubo que controlar su orientación.

Después, los elementos se acomodaron y aseguraron sobre la plataforma para recorrer aproximadamente 200 metros dentro de la misma planta. Al llegar al destino, la unidad se estabilizó nuevamente y descargó la carga para colocarla en su nueva ubicación.

El reto de esta maniobra

La longitud de los elementos pesó en la planeación tanto como la carga misma. Una estructura de aproximadamente 10 metros podía girar o flexionarse al quedar suspendida; además, sus plataformas, escaleras y barandales daban al conjunto una forma irregular.

La plataforma de 12 metros ofrecía apoyo longitudinal para el traslado. Las sujeciones usadas durante el viaje debían inmovilizar la carga independientemente de las eslingas empleadas para levantarla.

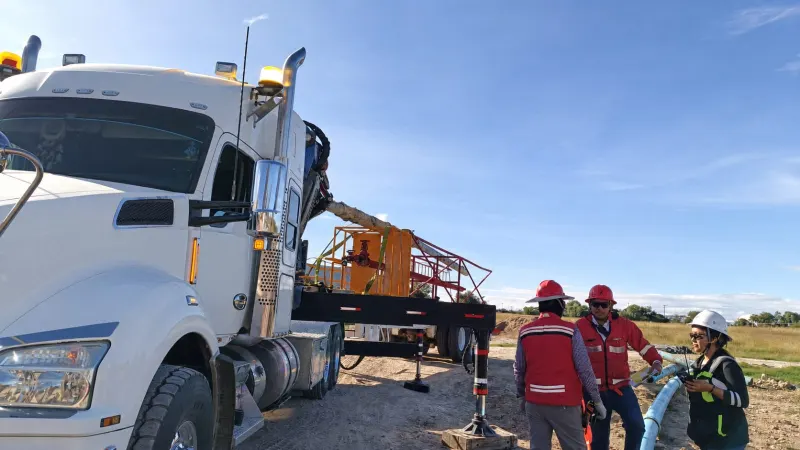

Las fotos muestran excavaciones y terreno irregular cerca de la zona de trabajo. La ubicación de los estabilizadores exigía atender la firmeza del suelo y la separación respecto de los bordes excavados, además del espacio necesario para mover la estructura.

Por qué este equipo

La grúa tipo HIAB permitió levantar los elementos junto a la planta y adaptar la trayectoria de la pluma al espacio disponible. La plataforma del camión sirvió para el traslado interno entre los puntos de carga y descarga.

La capacidad nominal de la grúa era de 15 toneladas. Para este izaje importaban también su capacidad efectiva al radio estimado de 6 metros, la configuración de los estabilizadores y el peso de los accesorios.

Consideraciones técnicas

La forma de la estructura requería identificar su centro de gravedad y elegir puntos de sujeción que limitaran la flexión y protegieran barandales, plataformas y tubería. Durante el movimiento de los elementos largos también había que controlar el giro.

El recorrido dentro de la planta exigía revisar el paso de la plataforma y asegurar la carga antes de mover el camión. En las zonas de izaje, las excavaciones próximas y el terreno irregular condicionaban dónde podían apoyarse los estabilizadores.

Resultado

La estructura metálica y la tubería se cargaron en la plataforma, recorrieron aproximadamente 200 metros dentro de la planta y se descargaron en su nueva ubicación.

Cobertura en Guanajuato

Marín Grúas coordina carga, traslados internos y descarga de estructuras en San José Iturbide. La elección del equipo considera la longitud y forma de la carga, el radio de trabajo, la ruta y las condiciones del terreno.

También atiende proyectos en Doctor Mora, Tierra Blanca, Victoria, San Luis de la Paz, Santa Catarina, San Miguel de Allende y Santiago de Querétaro.

Otros equipos que coordinamos

Para montajes de tonelaje medio puede convenir una grúa Titán; cuando se necesita mayor alcance o altura, una telescópica. Las compactas industriales trabajan en espacios interiores con altura libre limitada, y las todo terreno se consideran para accesos difíciles o superficies irregulares.
