Proyecto realizado

Sustitución de equipo eléctrico con grúa telescópica en San José Iturbe

San José Iturbe, Guanajuato Movimiento de transformador

El punto de trabajo estaba a 22 m del centro de giro de la grúa. Esta separación obligó a extender la pluma por encima del cerramiento y entre las estructuras metálicas de la subestación.

En San José Iturbe se retiró un equipo eléctrico de aproximadamente 6 toneladas y se colocó otro de aproximadamente 2.7 toneladas con una grúa telescópica de 110 toneladas.

Condiciones del sitio
Planta en operación
Equipo eléctrico gris con aisladores, suspendido por eslingas amarillas dentro de la subestación.
La carga se tomó desde puntos estructurales para evitar esfuerzos sobre los aisladores.

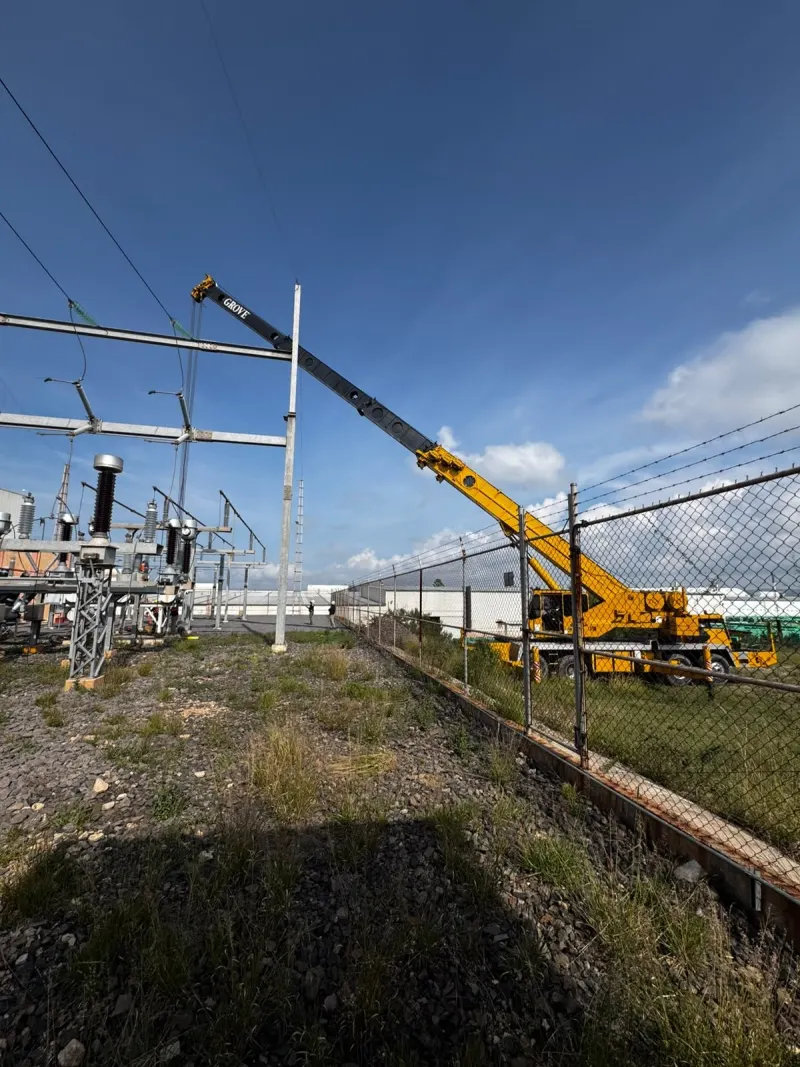

Pluma telescópica amarilla extendida entre pórticos, conductores y aisladores de la subestación.
El alcance permitió trabajar desde fuera del área inmediata del equipo.

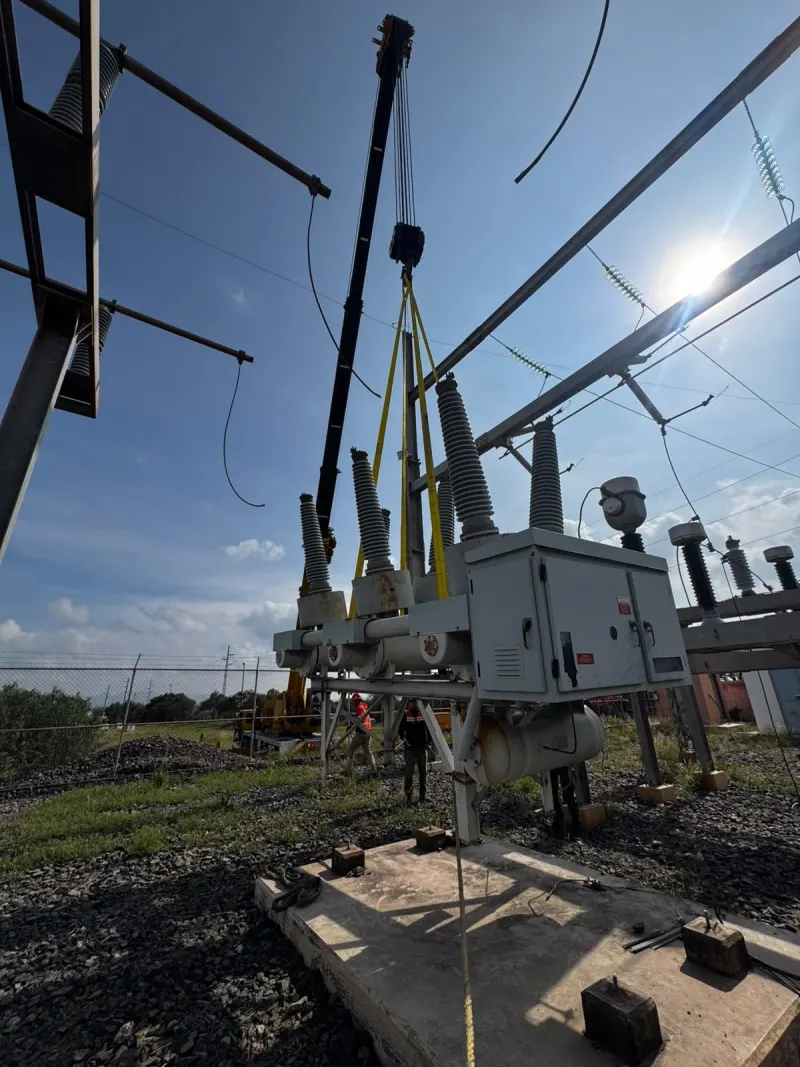

Equipo eléctrico con aisladores negros sujeto por eslingas amarillas frente a una grúa telescópica.
El aparejo mantiene la pieza orientada mientras el personal acompaña el movimiento.

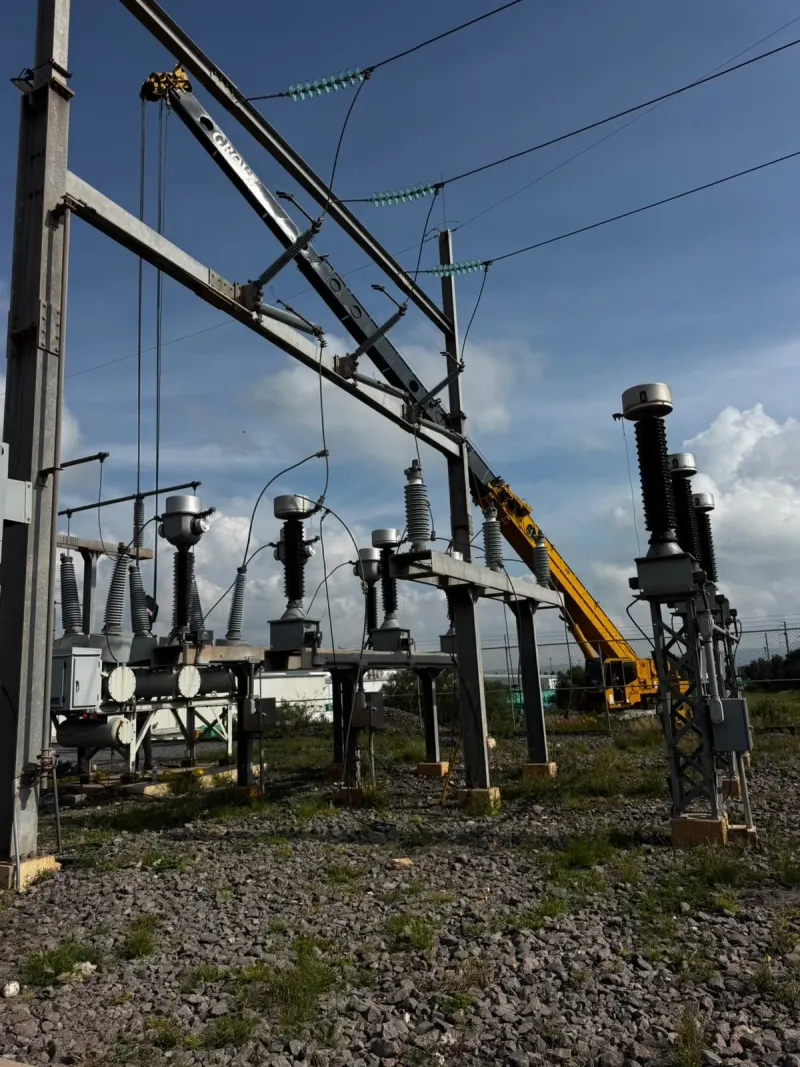

Grúa telescópica amarilla eleva un equipo eléctrico gris con eslingas dentro de la planta.
La vista amplia muestra la separación entre la grúa y el punto de colocación.

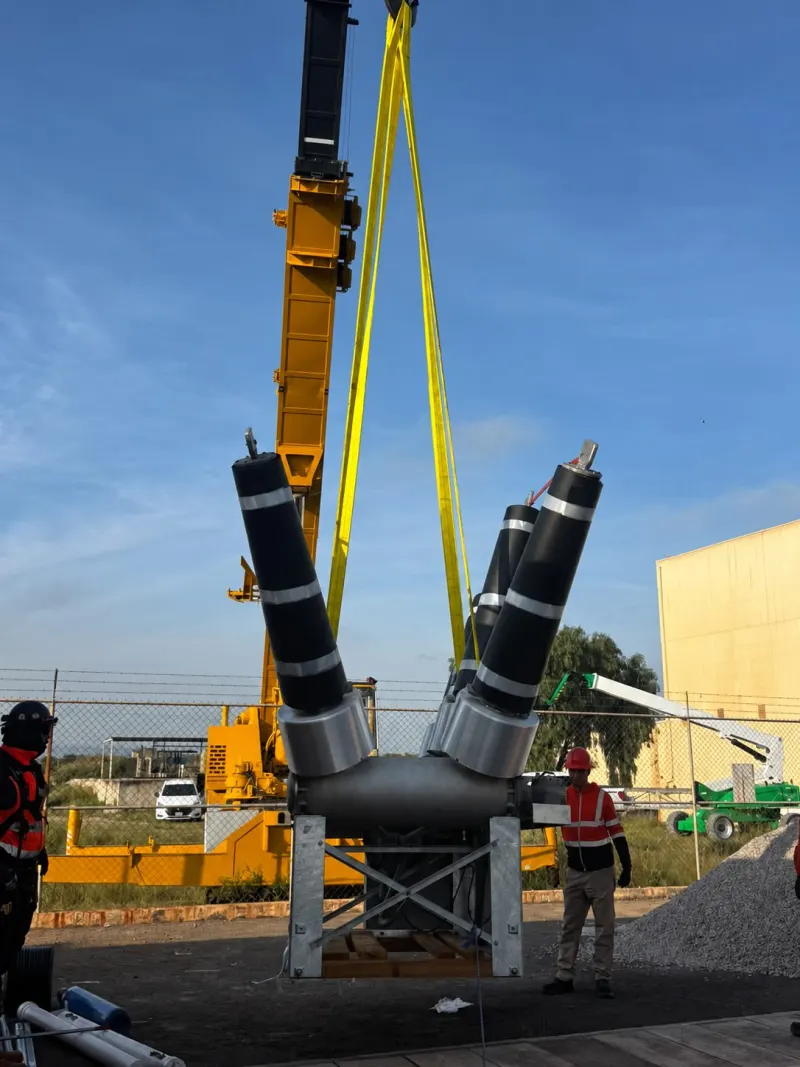

Grúa amarilla detrás de una cerca, con la pluma extendida sobre los equipos de la subestación.
El cerramiento y los pórticos condicionaron la trayectoria de la pluma.
1 / 5
Ficha del proyecto
Equipo
Telescópica110 t
Ubicación
San José IturbeGuanajuato
Maniobra
Movimiento de transformador
Sector
Energía
Peso de la carga
6 t
Altura de montaje
8 mEstimado
Radio de trabajo
22 m
Fecha del servicio
12 de septiembre de 2026

La maniobra

Antes del levantamiento, el equipo anterior fue desconectado, liberado de sus anclajes y preparado para salir de su posición dentro de la planta en operación.

La carga se sujetó desde puntos estructurales para no transmitir esfuerzos a los aisladores ni a otros componentes frágiles. Después de comprobar su liberación y equilibrio, se elevó de manera controlada y se retiró del área.

El equipo nuevo ingresó por la misma trayectoria. La grúa lo mantuvo orientado durante el descenso hasta presentarlo sobre la cimentación preparada para su alineación, anclaje y conexión.

La operación se efectuó con un radio de 22 m y una altura operativa aproximada de 8 m. Esta altura permitió que el gancho, los aparejos y la carga libraran los componentes de la subestación; no corresponde a la elevación final de la base.

El reto de esta maniobra

El radio de 22 m fue la condición que determinó la selección del equipo. Aunque la carga crítica era de aproximadamente 6 toneladas, la capacidad disponible disminuía por la distancia entre la grúa y el punto de levantamiento.

La trayectoria también estaba condicionada por pórticos, aisladores, conductores y equipos instalados. La pluma y la carga debían desplazarse sin contacto y conservando las separaciones requeridas dentro de la subestación.

Las cargas exigieron criterios distintos: el retiro del equipo de 6 toneladas definió la capacidad necesaria, mientras que la colocación del equipo de 2.7 toneladas requirió mayor precisión para hacerlo coincidir con la cimentación y los anclajes existentes.

Por qué este equipo

La grúa telescópica de 110 toneladas proporcionó el alcance necesario para trabajar a 22 m de radio desde una posición exterior al área inmediata del equipo. Su pluma permitió superar el cerramiento y acceder al interior de la subestación.

La capacidad nominal no representaba la capacidad disponible en esa configuración. La validación debía hacerse con la tabla de cargas, considerando el radio, la longitud de pluma, los contrapesos, los estabilizadores y el peso de los aparejos.

Consideraciones técnicas

Al encontrarse la planta en operación, la intervención requería desenergización, aislamiento, bloqueo y liberación del área por personal eléctrico autorizado. Las partes que permanecieran energizadas debían delimitarse para conservar las distancias de seguridad.

La superficie visible combinaba tierra, grava y vegetación. La nivelación del equipo, la resistencia del terreno y la distribución de presión bajo los estabilizadores eran factores necesarios para mantener la estabilidad durante el trabajo a 22 m de radio.

Los aparejos debían conectarse únicamente a puntos estructurales autorizados. Un levantamiento de prueba permitía confirmar el centro de gravedad, mientras que las cuerdas guía ayudaban a controlar la orientación sin acercar al personal a zonas de atrapamiento.

Resultado

El equipo anterior fue retirado y el nuevo quedó colocado sobre la base preparada en San José Iturbe para continuar con su alineación, anclaje y conexión.
